導波雷達液位計安裝需要注意哪些方面

導波雷達液位計是雷達液位計的一種，它屬于接觸式雷達液位計。這種液位計與非接觸性雷達液位計最大的不同就在于天線部分。

導波雷達液位計所用的天線(探測組件)通常為鋼纜或鋼棒。接觸性雷達液位計則為喇叭口、棒式、水滴天線等等。

非接觸性雷達液位計安裝時的注意事項很多，如拱形罐，儀表切勿安裝在罐頂中間。導波雷達液位計是不是也有這樣的禁忌。接下來，我們來看看導波雷達液位計安裝時的注意事項：

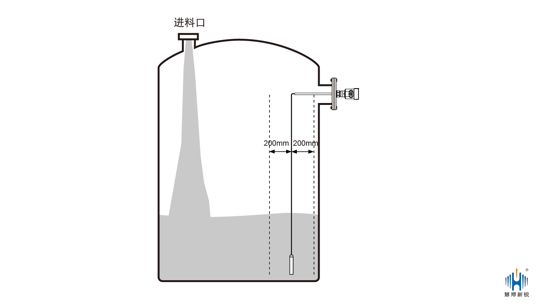

第一、導波雷達的回波是沿著桿式或者纜式天線傳播，輻射面半徑約為200mm，因?yàn)閷?dǎo)波雷達回波傳播的特殊型，在特定情況下，導波雷達可以在側壁安裝。

第二、導波雷液位計探測組件為鋼纜和剛棒，為了保護天線，延長使用壽命，導波雷達安裝時要避免有強渦流的工況。若真的要在有強化學反應或者有攪拌的工況下安裝，需要采用特殊方式，如導波管內安裝或者旁通管內安裝。

如果導波雷達液位計安裝在導波管內，要注意兩個方面：首先，導波管的長度一定要到達最低液面;其次，導波管內壁要保持光滑，不銹鋼管是最佳的材料選擇。只有做到上面兩點，測量才能在導波管內正常進行，精準度才能更高。

第三、導波雷達液位計的探測組件盡可能與液體介質保持垂直關系，防止反射回來的微波不是來之液體介質本身，影響測量。

以上三點都是導波雷達液位計在安裝時容易忽視的內容，所以在此強調一下。除此之外，導波雷達液位計安裝時還有很多方面需要注意。如錐形儲罐，雷達液位計的安裝位置放在哪里?探測組件探頭距離儲罐底部應保持多少毫米以上?這些細節知識點，小編會陸續為大家更新。
