儀表選型之污水明渠

污水明渠的工況特點是水質波動較大、環境溫度較低、水面積存泡沫等，由于工況比較復雜，所以要想選到合適的液位計不是特別容易的事情。今天我們就通過分析幾種液位計的特點，看看到底哪種最適合測量污水明渠。

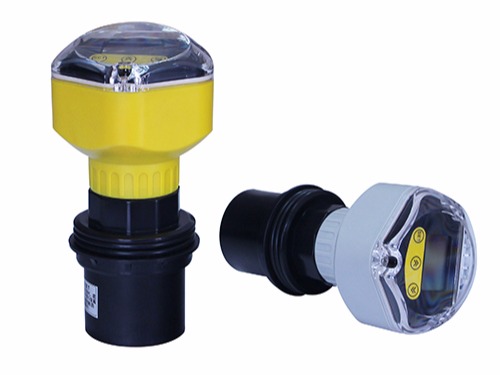

首先說超聲波液位計，它采用非接觸式測量方式，適用于液體、固體和有毒介質的測量。測量原理是發射器發射超聲波脈沖，聲波到達液面形成反射波，然后被接收器接收。通過定時電路測量透射波和反射波的傳播時間，以及聲波的傳播速度，計算后即可得到液位高度。超聲波液位計具有測量距離遠、精度高的特點。但由于測量原理的限制，液位計的測量容易受到溫度、濕度和氣壓的影響。有些工況下，污水明渠內的流體表面容易起霧，霧會形成霧層，吸收和散射超聲波，影響儀器的測量;水面有致密泡沫，超聲波液位計需要有良好的液面反射。當污水表面有泡沫等待漂浮物時，聲阻增大，反射波強度減弱甚至消失，從而影響測量結果。所以，超聲波液位計不適合這種情況。

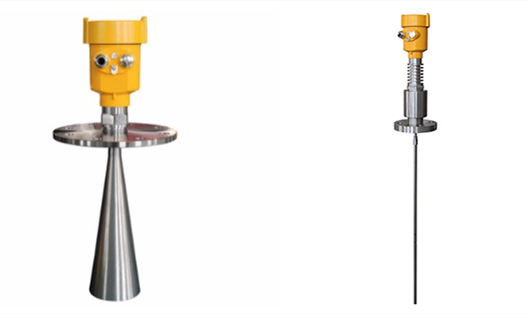

再說說非接觸式雷達液位計，它可連續測量液體、漿料、淤泥和固體物料，雷達液位計從天線發射超高頻電磁波。當電磁波撞擊液體表面時，它們被反射回來并被天線接收，儀器檢測發射波與回波的時間差，計算液位高度。與超聲波液位計相比，電磁波的傳播不需要通過空氣，環境溫度和流體溫度不會影響測量。但是，由雷達液位計的測量原理決定，雷達液位計需要接收電磁波的反射才能完成測量。在一些明渠工程中，水面上已經積聚了大量致密的泡沫，泡沫按性質可分為：干泡、濕泡、中性泡、重泡。干泡沫和濕泡沫可以將雷達波反射回來，對測量影響不大，但中性泡沫會吸收和擴散雷達波，導致反射受到影響，甚至沒有回波。當介質表面為致密泡沫時，儀表無法測量。非接觸式雷達液位計不能消除泡沫的影響，所以如果是這種工況，它不適合。最后說 導波雷達液位計，它具有非接觸式雷達液位計的特點，即不受溫度、介質密度、灰塵和蒸汽的影響，也可以在介質表面有泡沫時進行測量。導波雷達液位計的原理是當探頭發出高頻脈沖并沿電纜傳播到達液位表面時，由于介電常數的突變，脈沖被反射到形成回波返回脈沖發射裝置，測量脈沖波的渡越時間。,可通過計算得到液位高度。針對溫度低，有泡沫的工況，它是適合的。

其實超聲波液位計和雷達液位計一般情況下是可以測量污水明渠的，但本文中所提到的一些特殊情況，例如溫度低、復雜性泡沫的影響下就不那么適合了，反而導波雷達液位計才最適合。這也是提醒大家，液位計的選型，一定要根據工況情況選擇才能保證測量結果的準確。
