案例分析-80G調頻雷達物位計使用中的問題

調頻連續波雷達物位計是現在市面上比較受歡迎的高精度測量儀表，而我司80G調頻雷達物位計系列的產品一直特別受到用戶的青睞，不過再精密的儀表也難免在使用過程中受到環境、介質等的影響出現一些問題，重點是查找問題的原因并解決問題，本文將結合兩個我們的實際案例加以分析。

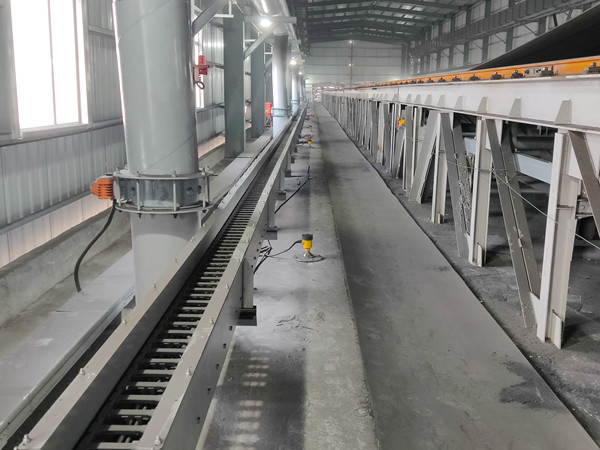

案例一，河北某公司使用我司一批80G調頻雷達物位計，型號為FMW21，測量介質有焦炭(32臺，常溫常壓)，煤(24臺，常溫常壓)，礦粉(32臺，常溫常壓)。在使用過程中現場13臺雷達物位計出現了雷達死機，無法修改參數，讀不到射頻程序的問題。于是我們的售后工程師前往現場進行查看，找到了原因是由于現場供電線路中存在交流干擾。我們的售后工程師立即著手解決問題，把其中11臺在雷達接線端子處并聯兩個電容，降低交流干擾，還有兩臺干擾比較嚴重，只能更換通道。此方法徹底解決了上述所寫雷達物位計死機、無法修改參數和讀不到射頻程序的問題。

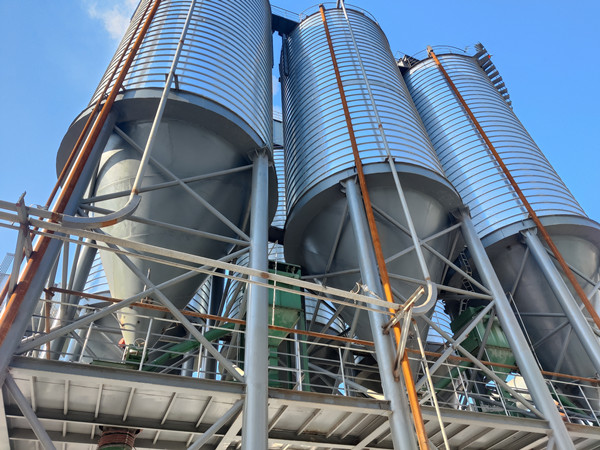

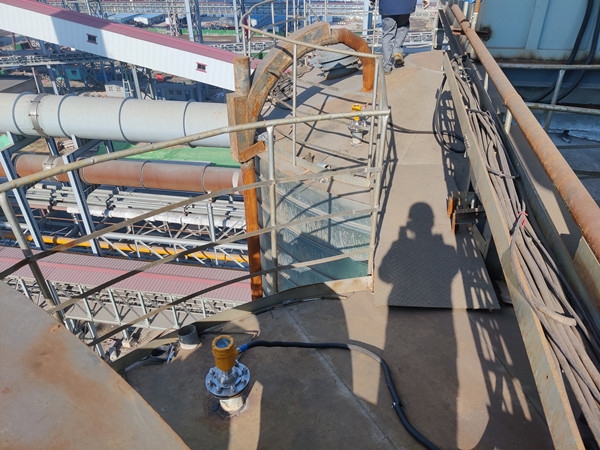

案例二，河北某鋼鐵廠使用我司80G調頻雷達物位計，型號也是FMW21，介質為除塵灰，常溫常壓。用戶反應測量時有測量不準確的情況出現，售后工程師經過檢查發現參數有一些問題，遂立進行調試，調試后檢查參數，查看波形，均正常，雷達物位計測量準確，問題得到解決。

本文兩個案例中的儀表都是我們80G調頻雷達物位計系列中的FMW21，它的測量原理是雷達在罐體頂部發射電磁波，電磁波被介質反射后被雷達接收，接收信號與發射信號的頻率差信號與距介質表面的距離成正比。由于已知光速和調頻斜率，可以通過估計頻率的差值得到雷達安裝位置到料位的距離，進而得到雷達到料位的距離通過從已知的儲罐總高度中減去從雷達到料位的空間距離獲得。它的特點是毫米波雷達，測量精度最高可達±2mm，測量最小盲區為0.1m。天線尺寸小，滿足了更多的工況場合測量。多種透鏡天線，發射角小，回波信號強，可靠性強。擁有不錯的穿透性，在有粘附及凝結的情況下也可以正常使用。動態信號范圍大，對于低介電常數介質的測量比較穩定。還有多種測量模式，快速測量模式下雷達反應時間小于1S。

即便同一型號的雷達物位計，在不同的工況中使用，也會產生不同的問題。本文中雷達物位計測量中出現的問題都是比較常見的問題，售后工程師憑借其豐富的經驗準確判斷并解決。其實發現問題時不用著急，可以先試著判斷解決，或者聯系專業的技術人員來解決。
