不同氣相介質對導波雷達液位計測量準確度的影響

以前常常在思考，不同氣相介質對導波雷達液位計測量準確度到底有沒有影響。直到問了很多相關專業人士以及看了專家的分析，才得出了一個結論，今天分享給大家，希望對大家在使用導波雷達液位計有一些幫助。

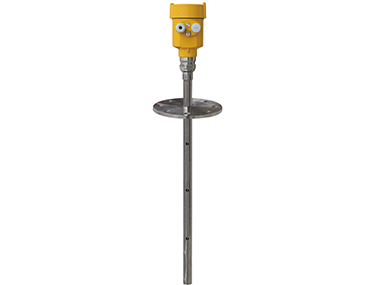

時域反射原理是導波雷達物位計測量的核心原理，它頭部會發出周期性的電磁波脈沖，電磁波脈沖以光速沿探頭傳播。當探頭上存在阻抗失配點時，電磁波脈沖會在該點產生反射回波，在液面產生的反射回波會沿探頭傳播并被引導接收波雷達液位計的頭部部分。由于電磁波脈沖的發射和接收時間與導波雷達液位計的頭部與液位的距離成正比，因此可以根據電磁波脈沖的傳播時間計算出被測液位高度。它具有高可靠性，其測量過程只與被測介質的介電常數有關，與密度、壓力等無關，傳播過程中產生的損耗更小，返回信號質量更好。因此，高溫高壓、泡沫、灰塵等復雜工況對導波雷達液位計的影響很小。而且它的測量精度很高，可實現回波信號在時間軸上的精確放大，最小測量誤差可控制在±1mm以內，測量精度高，同時非常易于安裝和維護。

了解了導波雷達液位計的原理和特點之后，我們正式回歸主題，在氣相介質的介電常數發生變化的工況下，是否會對導波雷達液位計測量結果產生影響。有專家針對這個問題進行了實驗，考慮到高溫高壓、高飽和蒸汽工況下氣相介質的介電 常數較為不穩定，且具有較高的危險性，所以他們采用食用油填充容器內液面上方的空間，模擬介電常數發生變化的氣相介。分五步進行了實驗，分別是第一進行回波信號的預處理，使用巴特沃斯濾波器，濾除 回波信號中的高頻噪聲。第二進行回波信號的識別，根據回波信號的特點，在一定 橫坐標范圍內，查找幅值最大點所在的位置作為回波信號 的位置。 第三回波信號的定位點的選擇，在回波信號的峰值 點處使用二階拉格朗日插值，將插值后的橫坐標作為回波信號的定位點，以獲取更高的測量精度。第四進行液位 - 傳播時間關系的確定，根據導波雷達液位計的等效時間采樣原理，確定在正常工況下測得的傳播時 間與對應液位的關系。 最后一步是液位值的標定，對根據測量時間計算得到的液位 進行標定處理。

最終得出結論，在極端高溫高壓、高飽和蒸汽工況下，蒸汽的密度和溫度會增大，導致蒸汽介質的介電常數增大。根據時域反射原理，當氣相介質的介電常數增大時，電磁波脈沖的傳播速度會相應減慢，使得測得的電磁波脈沖傳播時間增大，導致測得液位位置低于實際液位位置。
