從數據采集角度分析如何提高導波雷達液位計測量精度（上）

導波雷達液位計是液位測量領域非常重要的工具，廣泛應用于各種液位測量工況，對測量精度要求很高。一般來說提高測量精度的方法是提高采樣速度，與此同時采樣速度提高了，儀器采集的原始數據會呈指數級增長。這就需要CPU有更大的內存空間，同時增加了CPU軟件處理數據的復雜程度，降低了儀表的響應速度。所以如何通過數據采集處理方法，提高導波雷達液位的精度呢?我們通過上下兩篇文章為大家分析!

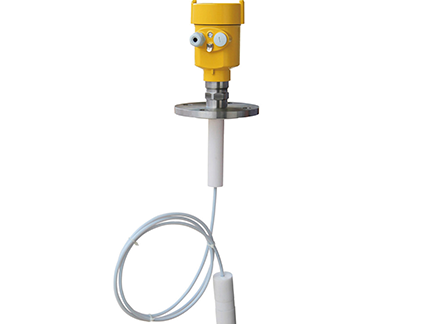

工業自動化領域中用于連續液位測量的導波雷達液位計和脈沖雷達液位計是現代工業現場常用的儀表，根據它的測量原理，最后一部分能量被反射回來，經過電路處理后送到CPU采集，然后通過智能軟件識別有效回波，計算出儀器到液位的距離，再計算出實際液位高度，CPU采集回波的頻率直接影響儀器本身的精度。

軟件對采集到的原始回聲進行處理時，不同的廠商和品牌都有自己的方法。第一種方法是使用固定頻率采樣率采集原始回波，然后使用數據處理算法區分回波的有效位置。第一種方法如果采樣頻率低，儀器本身的測量分辨率就比較低。反之，如果采樣率很高，CPU就需要大面積的RAM來存儲采集到的波形，從而使得CPU的價格會大幅上漲，開發成本將大大增加，同時CPU處理數據的時間變長，儀器的實時性下降。另一種方法是首先以相對較低的頻率對原始回波進行采樣。對原始回波進行采樣后，通過原始回波創建虛假回波，通過原始回波和虛假回波計算回波曲線。在波形中查找有效波形(反射點)，目前采樣頻率較低，找到的有效點位置精度不高。為了解決這個問題，由于有效波形的位置是當前已知的，所以在更高的采樣頻率下只采集有效波形，從而增加導波雷達液位計的準確度。

根據本文我們可以了解到導波雷達液位計廠家是如何用軟件處理采集到原始回波的，以上兩種方法都是各大廠家常常使用的，下篇文章我們將著重具體分析一種數據采集處理方法，這種方法對于提高儀表的測量精度和響應速度起著至關重要的作用!
