從一個角度了解電廠中的雷達液位計

我們有一些用戶選擇雷達液位計是用來應用在電廠中的，其中也不乏有在使用過程中出現測量誤差的情況。所以小編想從這個角度分析一下雷達液位計在電廠中出現誤差是什么原因，以及根據雷達液位計的測量原理來說，它本身出現誤差又是什么原因引起的。

雷達液位計到底是根據什么進行測量的?其實是雷達天線發射窄微波脈沖，這些脈沖通過天線向下傳輸。微波撞擊被測介質表面后，反射回來再次被天線系統接收，信號傳輸?shù)诫娮泳€路部分自動轉換成物位信號。那么根據這個原理我們可以總結出一個結論，導致雷達液位計產生測量誤差的主要因素是電磁波在環境中的傳播速度。介電常數是介質的一個特性，它影響電荷相互作用力的大小，介電常數越大，兩個電荷之間的作用力越小。某種介質的介電常數與真空介電常數的比值稱為相對介電常數，它是一個無量綱參數，在利用電磁波檢測物料的液位時，被測物料的相對介電常數非常重要。它會影響電磁波的傳播速度，對于相對介電常數較低的被測材料，電磁波的部分能量會進入材料內部，其余部分能量會從材料表面反射回來。當介電常數εr<2時，雷達液位計將難以測量。由于不同介質的相對介電常數不同，電磁波在其中的傳播速度也不同，會導致氣相介質的溫度、壓力、氣體成分等參數發生變化，從而產生測量誤差。

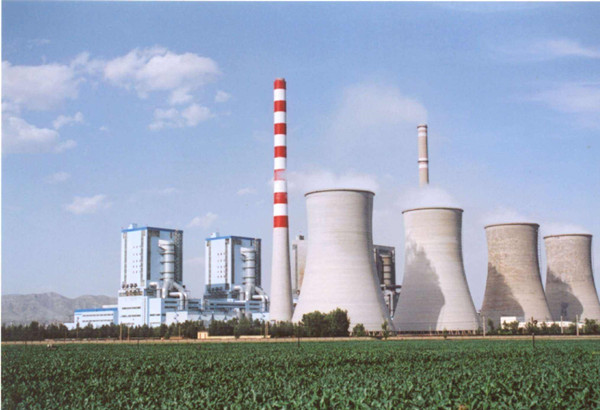

（圖源網絡）

以某電廠為例，雷達液位計主要用于罐體和地坑，大部分儀表的測量精度要求為很高。該電廠一個系統的水箱液位測量使用了雷達液位計用于某系統中的儲罐液位測量。當液位下降到低設定值時，打開補水閥，當液位上升到高設定值時，關閉補水閥。儀器測量環境良好，無泡沫、粉塵、液位波動、結晶等現象。該罐體上層介質為氮氣，氮氣是無色無味的氣體，大氣中體積分數：78.1%，熔點-209.86℃ ，沸點-196℃ ，相對密度0.81，臨界溫度-147.1℃，臨界壓力3.4 MPa，氮氣在標準狀態下的相對介電常數εrN為1.000576，所以只要雷達液位計質量過硬，并且確保儀器在現場正確安裝，可以達到精準測量。

本文中的電廠環境比較簡單，相對來說工況不復雜，所以雷達液位計測量誤差不大。如果是環境惡劣的工況，高溫高壓或者是帶攪拌有蒸汽這種，再或者安裝不準確都會極大程度影響雷達液位計的精度。
