從原理角度理解雷達液位計和電容液位計

根據時間行程原理，研發人員研發出了雷達液位計;依據電容法原理，研發人員研發了電容式液位計。這兩種液位計的原理只有簡單的幾個字，卻包含著許多內容。今天，我們不妨走進雷達液位計和電容式液位計，從原理角度探究一下。

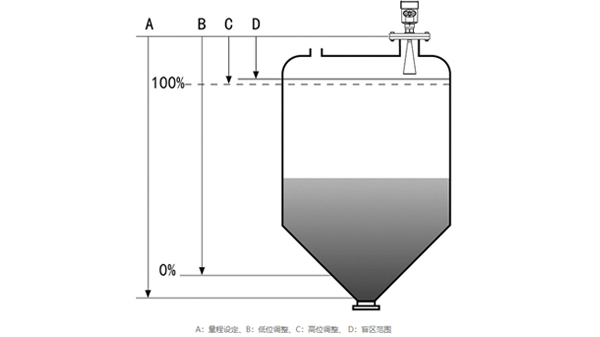

雷達液位計的原理是時間行程法，實際上也可以說成回波測距法。這種方法，利用微波能量在被測液面上的反射，并測量從發射到接收至反射回波的行程時間來測量液面的距離。在儲罐容器內，用容器總高度減去空的高度，就是液位的高度。

這種方法實現的基礎是：能量波(微波)在空氣中有固定的傳播速度，在被測液面上會發生反射。發生反射的條件是：微波在不同介電常數介質的相面上會發生反射。

這種測量方法最大的優點是未接觸性測量，一體化設計，使得安裝便利，應用廣泛。最大劣勢是介電常數較低時，會影響測量。

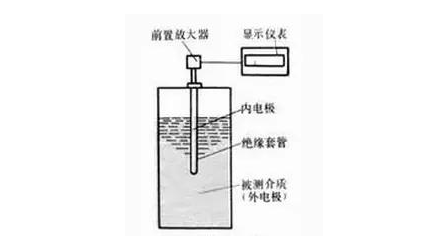

電容式液位計的原理是電容法，絕緣安裝在金屬容器中的一個金屬探頭與容器壁構成一個電容器，其電容量的大小取決于位于探頭與容器壁之間物料的多少，如果容器放空，電極間的介質為空氣(相對介電常數=1)，電容量很小。當物料增加時，由于物料的相對介電常數大于1，所以電容量會與液位成正比增加，通過電子部件檢測出電容量的增加，即可探知液位高度。

這種測量方法最大的優勢是高溫高壓及有腐蝕的工況都可以測量。劣勢是介質介電常數的變化會影響測量，調整起來比較麻煩。

雷達液位計和電容液位計只是眾多液位計中的兩種，此外還有壓力式液位計、超聲波式液位計以及磁浮式液位計，等等。每一種液位計都有其優劣勢，若想要了解的更多，敬請期待哦!
