導波雷達物位計測量案例賞析

最近幾乎一直在給大家分享雷達物位計測量的實際案例，很多朋友對這種案例感興趣，認為可以漲知識。那么今天為大家?guī)砣齻€(gè)導波雷達物位計測量的案例，我們繼續一起探討，一起從案例中學習和進步。

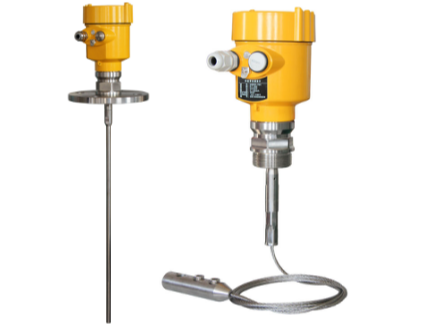

首先分享的第一個案例是河北某公司使用我公司雷達液位計，測量腐蝕性化工液體，使用的雷達液位計型號為HBRD701。在使用過程中出現了液位低時沒信號，死值的情況，根據我們售后工程師到現場檢查發現了問題所在，原來是雷達纜繩長度與罐高不符，纜繩13米，罐高15米，罐頂與安裝位置2米，共17米，液位低時觸碰不到纜繩，檢測不到四氟重錘信號，從而使雷達報錯。要想解決這個問題，需要更改雷達參數，使其與罐高量程一致。增加量程，使液位觸碰不到纜繩時可以采到雷達加出來的量程信號上，并告訴客戶低液位時(液位不觸碰到纜繩)雷達會顯示一個固定值，觸碰纜繩后顯示就正常了。這樣一來，問題就得到了徹底解決。

我要說的第二個案例是上海某公司，使用我公司雷達液位計，型號是HBRD701，測量的介質是鹽酸、甲醇?，F(xiàn)場反應雷達液位計測量不準，我們到現場檢查發現是客戶沒有對儀表線接地，所以造成了干擾。而臨時接的接地線全被腐蝕掉了，現場接線箱里面屏蔽線沒有接過來。解決辦法是從電源線中間進行了屏蔽線接地后，雷達液位計恢復正常工作。

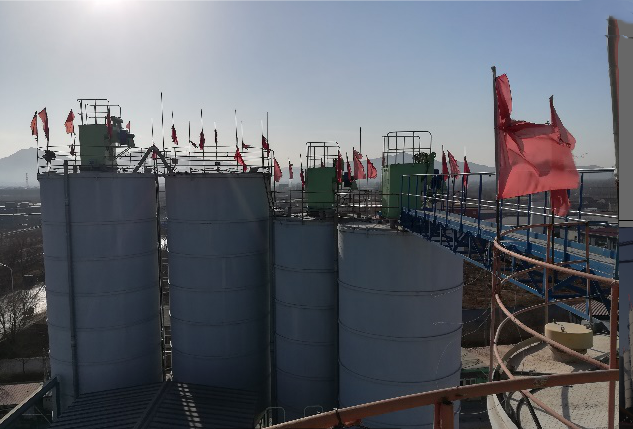

最后一個案例是北京某公司，使用我公司雷達物位計，型號同樣是HBRD701，測量的介質為水泥，常溫、常壓?，F(xiàn)場出現的問題是雷達物位計測量不準確，經過檢查發現是回波曲線沒有信號，天線盒或同軸線損壞或接觸不良，有虛假信號所以不測零點。這種情況需要將插偏的天線盒與同軸線連接處，掰正后恢復正常，然后進行虛假回波學習，并加大測量范圍，這樣的話問題就解決了。

每次通過不同的雷達物位計測量案例，都可以學到一些新的東西，例如纜繩一定要可以接觸到液位，過長過短都可能導致測量不準，一定要精確。天線盒或同軸線損壞或接觸不良，也會造成虛假信號，要常常檢查，出現問題即使解決等。
