淺析導波雷達液位計設計原則

一般來說比較大的雷達液位計廠家是可以定制化產品的，也就是說廠家可以根據客戶的需求設計一款完全符合客戶工況的雷達液位計，這樣的適配度是最高的，避免了很多不必要的麻煩。那么設計一款導波雷達液位計，主要需要考慮哪幾方面呢?

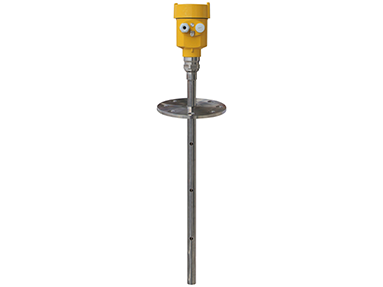

第一方面是工藝條件，包括介質密度和介電常數，以及介質表面狀態，這是判斷和選擇導波雷達液位計的前提條件。作為一個非常重要的工藝參數，介電常數對電磁波的影響主要有兩個方面：一是影響介質表面對電磁波的反射率，另一種是當電磁波通過介質時，電磁波的速度不變，介電常數值越高，反射越強。電磁波的反射率受以下條件影響，衰減系數與電導率和磁導率的平方根成正比，與介電常數的平方根成反比，也就是說，目標物體的介電常數越大，衰減率越小，反射率越大，所以介電常數大，反射率強，信號強度高。反之，介電常數小的介質衰減率大，反射率小，信號強度弱。介電常數不影響測量結果，只影響回波幅度，可以提高導波雷達的測量性能和可靠性。第二方面是導波雷達液位計本體的選擇，根據測量范圍的大小選擇合適的探頭，根據工作溫度范圍選擇正確的探頭，可根據工況選用高溫 高壓、常溫高壓或低溫探頭。過程連接密封，即O型圈的材料選擇應滿足使用溫度、壓力和介質特性。

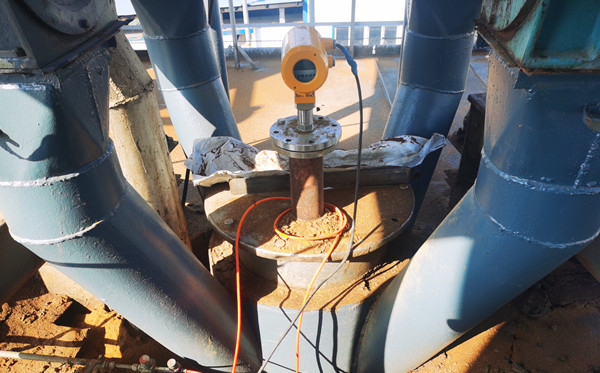

第三方面是變送器部分，主要是根據容器的特點選擇頂裝或側裝。導波雷達安裝在設備頂部，上部開口尺寸一般為150mm，而導波雷達安裝在設備側面，開口尺寸略小，一般為50mm或80mm。在工程設計中，立罐上的導波雷達往往安裝在側面，在臥式罐體上，根據設備的大小，可以在頂部或側面安裝。對于地下儲罐，為了便于觀察，應在頂部安裝導波雷達，儀表選型應根據危險區域的劃分來確定儀表是本質安全型還是隔爆型。根據電纜走線長度和儀器正常工作電壓，選擇電源是24V還是220V。以本安型為例，導波雷達液位計工作電流約為150mA，工作電壓為16V(直流)，選用常規的7芯股電纜，接線路線假設為1000米。經計算，線路壓降在2~4V以內，故選用24V(直流)外接電源，完全滿足導波雷達液位計的工作電壓要求。第四方面是儀器配件部分，主要包括：導向管、分離指示表、外筒、防雷等，根據需要是否配置。根據工藝要求，導波雷達配備分離指示表，安裝在便于觀察的地方。當設備有擾動，或蒸汽介質干擾測量時，導波雷達裝有導向管，既能起到穩定液體的作用，又能增加抗干擾能力。導波雷達需安裝在設備側面，導波雷達與外筒的過程連接形式有法蘭和螺紋兩種形式。

總的來說導波雷達液位計設計原則由以上四個方面決定，用戶一定要在購買之前和廠家工程師溝通，把自己的具體工況，參數如實相告，只有這樣才可以設計出最匹配的導波雷達液位計。
