分析三種液位計測量高溫蠟油的效果（下）

本文將從三種液位計，導波雷達液位計、浮筒液位計、插入式雙法蘭差壓液位計的特性以及在測量中比較容易遇到的問題著手分析，到底哪種液位計最適合測量高溫蠟油。

導波雷達液位計非常適用于高溫、高壓、揮發性強、腐蝕性強的介質工況。測量范圍大，使用壽命長，一體化結構設計，無活動部件，無機械磨損，大大延長了自身的使用壽命。根據其自身的這些特點，非常適合在高溫蠟油介質工況下使用，液位的真實指示不會受到介質中油氣揮發的影響。判斷液位測量的準確性。缺點導波雷達液位計在實際測量中依靠介質不同介電常數的特性來測量反饋回波，在實際應用過程中會出現介質分層，內部存在兩種不同的介質，導致液位儀表不能正確指示。導波雷達液位計在高溫蠟油介質液位測量中的主要故障是雷達液位計導波筒內介質分層，蠟油介質在實際生產和使用過程中，介質中會攜帶一定量的水分，液位計長期工作會在液位計內形成分層現象。水的介電常數大，蠟油的介電常數相對較小。此時雷達液位計檢測到的最強回波指示液位，不能正常測量真實液位。需要關閉導波雷達液位計根部的截止閥，打開密閉的排水閥，將波導筒內的水排盡，液位計投入使用。

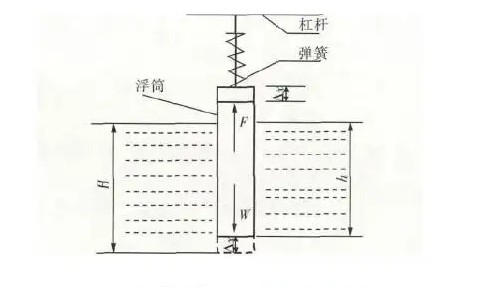

浮筒液位計耐高溫高壓，抗振性能好，質量穩定，性能可靠，非常適用于高溫蠟油介質的液位測量。在蠟油介質工況下，浮筒液位計測量值穩定，趨勢平緩，不會出現液位大幅度波動影響工藝觀察和調整，調整可在在線狀態下進行量程和零點校準。缺點是在蠟油條件下，浮筒需要良好的伴熱和保溫。輕油介質不易采用強伴熱，容易使介質揮發沸騰，造成浮標液位計指示錯誤。并且冬季因天氣原因檢修量相應增加，以及伴熱提供的熱量不夠，容易使蠟油凝結，使液位計不能正常工作。高溫蠟油介質液位測量中浮筒液位計的主要故障是浮筒液位計連接設備的根閥堵塞。由于高溫蠟油介質本身的物理化學特性，介質具有粘性，易凝固等，液位計在低溫下長期工作會導致根閥處的介質凝固，導致根閥堵塞，導致液位計不能正常測量和指示。需要檢查伴熱、保溫的完整性，并加以改進;關閉根部的截止閥，打開排污閥，通過密密麻麻的管路排空液位計。

（圖源網絡）

插入式雙法蘭差壓液位計測量精度高，量程和零點連續外調，穩定性好，耐超壓，阻尼可調，堅固的傳感器設計，無機械運動部件，維護少。隔膜材料是根據所接觸的蠟油介質的性質來選擇的，液位波動大、介質波動大或汽化嚴重、毛細管損壞、介質泄漏、波紋管損壞、加熱溫度過高時更容易出現問題。在這種情況下，需要更換變送器并調整伴熱溫度。另一個問題是指示最大或最小低壓側(高壓側)隔離液撕裂泄漏，膜片破裂，細手管破裂，需要更換變送器。

這三種液位計都很適合測量高溫蠟油，但是也都有一些局限性，測量過程中都會產生問題。正如人無完人，產品也不會完美無缺，只有正確選型，正確安裝，調試才可以達到最好的測量效果。
