簡單了解雷達料位計如何測量干熄爐

隨著技術不斷地發展，雷達料位計的測量效果也越來越出色，測量多種介質，在多種場合下工作不在話下。今天想帶大家簡單了解雷達料位計是如何測量干熄爐的，從而對雷達料位計有更深的認知。

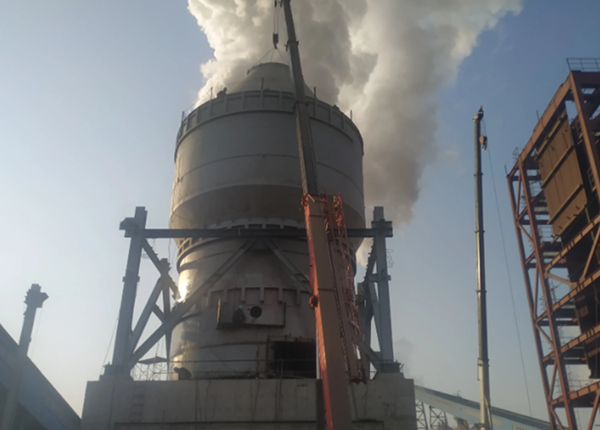

干熄爐是干熄焦裝置中的主要設備，干熄焦原理是利用冷惰性氣體與干熄焦爐內的熱紅焦進行熱交換，使焦炭冷卻，熱量傳遞到干熄焦鍋爐產生蒸汽，冷卻后的惰性氣體再由循環風機吹入干熄焦鍋爐冷卻焦炭。干熄焦鍋爐產生的中壓蒸汽用于發電。紅焦從干熄焦爐上部進入，經過預貯室到冷卻室，冷卻后的焦炭從下部排出，冷卻氣體從干熄焦爐下部吹入，在冷卻段通過與其接觸的熱焦的熱交換變成熱氣。然后從干熄焦爐壁中部的傾斜風道排入上部環形通道，最后進入一次除塵器的進口。由于環形煙道內氣體為負壓，為防止預儲室和環形煙道內壓力泄漏，大量焦粉甚至小焦塊被吸入傾斜風道。

（圖源網絡）

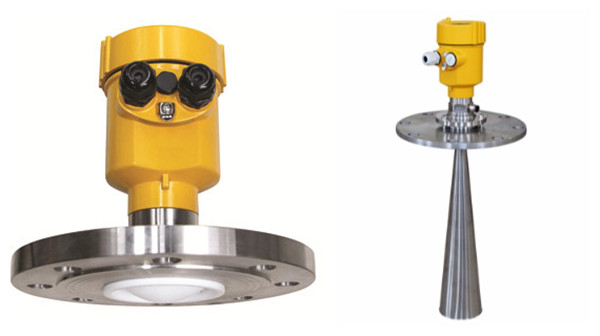

雷達料位計在干熄爐上的應用，需要考慮很多方面，例如雷達料位計選型、雷達料位計在干熄爐上的安裝等。首先雷達料位計的選擇采用非接觸式儀表測量焦炭料位。微波雷達料位計通過從容器頂部天線發射的雷達信號對容器內產品的料位進行測量。在雷達信號被物料表面反射后，回波被天線接收。由于信號頻率不斷變化，與此時發射的信號相比，回波的頻率稍微有所不同。頻率的差異與產品表面的距離成比例，因此可以精確計算料位。其次關于安裝的要點，在干熄焦爐上安裝雷達料位計，測量通道和安裝平臺是根據雷達料位計的結構設計的。料位計的安裝以干熄焦爐砌筑線的中心為基準，安裝角度被認為能夠準確測量上限料位。雷達料位計安裝在干熄焦預貯室錐頂段，測量通道采用錐形通道。另外還需要注意的是雷達料位計測量通道設計，雷達料位計采用錐形測量通道，干熄焦爐殼開孔尺寸>2m，采用組合磚分層鑲嵌的設計方法，保證過頂磚的支撐強度。

雷達料位計在干熄爐上的應用，需要注意的點就是這樣。其實不只是測量干熄爐，測別的介質或者在其它儲罐上應用也同樣，需要注意選型、需要注意安裝位置等，只有這樣才可以把雷達料位計的優點發揮到極致。
