結合案例分析雷擊損壞雷達液位計該如何解決

很久以前小編寫過一篇文章講述了雷達物位計如何防止雷擊，恰巧最近看了一個關于雷擊損壞雷達液位計的案例，今天打算分享給大家，具體看看原因以及解決辦法，也為大家提供一個參考。

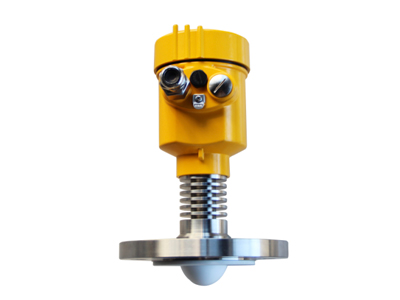

一家公司安裝在罐區中的雷達液位計被雷擊損壞，一般來說，雷擊直接擊中建筑物、其他物體、地面或外部防雷裝置。該現場的具體情況是，他們的罐區使用罐體本身作為接閃器，罐體厚度大于4mm。罐體通過扁鋼與接地裝置相連，每個罐體有兩個或多個連接，接地不下沉，實測接地電阻小于1Ω。經分析，從雷達物位計的損壞情況來看，外部沒有直接雷擊，外觀完好，損壞的主要原因是電路板的擊穿或燒毀。這次對雷達液位計的損壞是由于雷電靜電感應或雷電電磁感應引起的雷電浪涌侵入，現場使用的雷達液位計采用直流供電，額定電壓24V，輸出信號4-20mA。由于液位計是精密儀表，耐過壓、過流能力較差，當罐體受到直接雷擊或附近雷擊時，所產生的浪涌電壓和電流可能通過信號線、電源線等損壞設備。

找到原因，解決問題迫在眉睫，該企業技術人員提出了解決方案。雷達液位計的信號線采用鎧裝屏蔽電纜，但鎧裝電纜的外屏蔽層僅下端接地，罐頂不接地。因此，外屏蔽層應在設備前端接地，接地應采用截面積不小于6mm2的絕緣多股銅芯電纜或電線。也可以增加信號電纜的使用，通過鋼管或金屬線槽敷設，兩端接地。此外由于該罐區的雷達液位計全部安裝在罐頂，部分液位計安裝在高于罐頂金屬護欄的最高點。根據防雷區域劃分，這部分液位計位于LPZOA區域，可能會被雷擊直接擊中，磁感應強度沒有任何衰減。部分液位計在金屬護欄下方，位于LPZOB區域，不太可能被雷擊直接擊中，但磁感應強度沒有任何衰減。當現場儀表的安裝位置可能形成接閃物而不能移位時，應將儀表安裝在全封閉鋼板制成的儀表保護箱內。該公司使用的雷達液位計外殼為鋁制，帶顯示屏的一面為玻璃。因此，根據規范的要求，在可能成為閃燈設備的液位計上應安裝保護箱，外殼與附近的罐體相連，增加防護箱一方面可以防止液位計直接被雷擊，更重要的是可以增加一層屏蔽空間，可以有效減少雷電浪涌對設備的損害。因此，所有液位計都可以配備金屬保護殼。

每年各個企業中都會存在雷達液位計被雷擊導致?lián)p壞的事情發生，其實首先做好預防雷擊的準備是最重要的，其次如果雷達液位計不慎被雷擊壞，找出正確完善的改進方法是很有必要的。
