簡介射頻導納物位計在兩種儲罐上的測量應用

工生產過程中都需要有許多不同形式的儲罐，有立式罐、圓柱形罐、球形罐等不同形狀，容量大小不一，壓力也不同。大多數儲存的介質都是液體，每種介質的物理化學性質也不同，為了準確測量和保證生產的連續穩定，在各種罐體中安裝了不同的液位計，其中射頻導納物位計是一種比較先進可靠的測量儀表，本文分析兩種射頻導納物位計測量不同儲罐的案例。

射頻導納物位計是由電容式電平控制技術發展而來，是一種性能更好、工作更可靠、測量更準確的儀表。射頻導納物位計通過引入電容以外的測量參數，特別是電阻參量，提高了儀器測量信號的信噪比、儀器的分辨率、準確度和可靠性，具有更廣泛適用性的技術。射頻接收中“接受”的意思是阻抗對電的倒數。它由電阻元件、電容元件和電感元件組成，而“射頻”就是高頻的意思，所以射頻接收技術可以理解為采用高頻電流接收測量方法。

首先說說瀝青氧化塔液位的測量，氧化塔的工作過程是將減壓渣油氧化成合格的瀝青產品，高溫、粘度大的特點使其它液位計很難完成測量，所以采用射頻導納物位計，并經過絕緣處理和固定探測器后，液位測量達到了理想的效果，能夠真實反映塔內液位的變化。與待安裝的帶蒸汽夾套的調節蝶閥一起，最終實現氧化塔液位的自動控制或遠程操作，這也是氧化塔液位測量的一個進步。另外，探頭桿的固定和罐壁的隔離增加螺母的填料，使其在螺紋擰緊時更充分地達到密封效果，同時保持探頭桿安裝在不與罐底接觸。

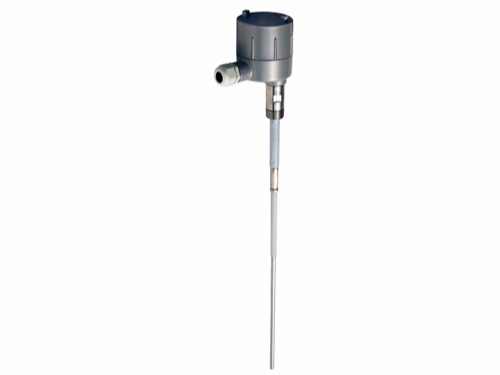

（圖源網絡）

另一個是是液化氣儲罐的液位測量，液化氣罐分為球罐和臥式罐。以往多采用浮球液位計或單(雙)法蘭差壓計測量，但是測量中們有一些問題，一是聯通旁路由于蓄壓器不良，液態蒸汽脫水，冬天蓄壓器下部會結冰。需要做好保溫、防凍措施，定期檢查蒸汽管路泄漏情況。另外單法蘭式差壓表上壓力管路有氣體凝結，必須及時排除，否則會出現零位偏差等問題，環境溫度和工作壓力的變化也會引起額外的誤差，因此必須對變送器進行校準。而射頻導納物位計可以測量液化氣儲罐，它克服了零漂，大大降低了故障率，提高了穩定性，是非常不錯的選擇。
