科普雷達物位計螺紋相關的小知識

很多用戶在選購雷達物位計時，常常會聽到廠家介紹，某個雷達物位計是螺紋連接，某個雷達物位計是法蘭連接。這時候很多人心中就產生了疑問，什么是螺紋，什么是法蘭?關于法蘭，之前的文章中我們又提到過很多次，有興趣的用戶可以翻閱。今天小編就給大家科普一下螺紋方面的相關知識!

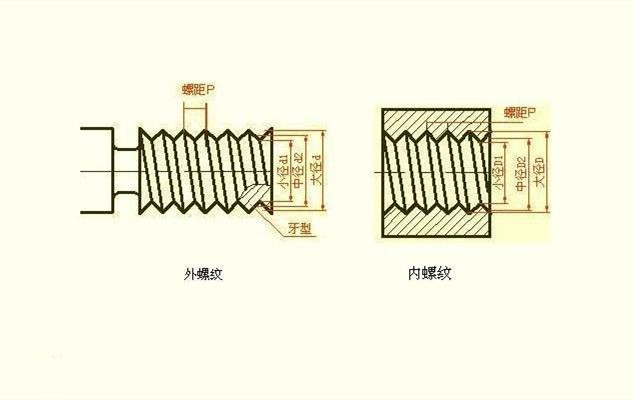

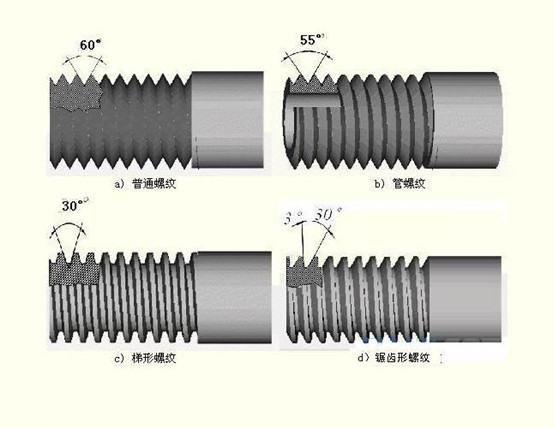

螺紋是指，在圓柱形或錐形母體表面形成的具有特定橫截面的螺旋線性連續凸形零件。根據螺紋的形狀，螺紋分為圓柱螺紋和圓錐螺紋，根據其截面形狀分為三角形螺紋、矩形螺紋、梯形螺紋、鋸齒形螺紋和其他特殊形狀螺紋，根據其在母體中的位置分為外螺紋和內螺紋。那么什么是螺紋連接呢?螺紋連接是一種應用廣泛的可拆卸固定連接方式，具有結構簡單、連接可靠、拆裝方便等優點。傳統的螺紋檢測方法是接觸式螺紋量規或使用萬能工具顯微鏡手工測量。量具工作量大，工作效率低，測量結果容易受人為影響。

（圖源網絡）

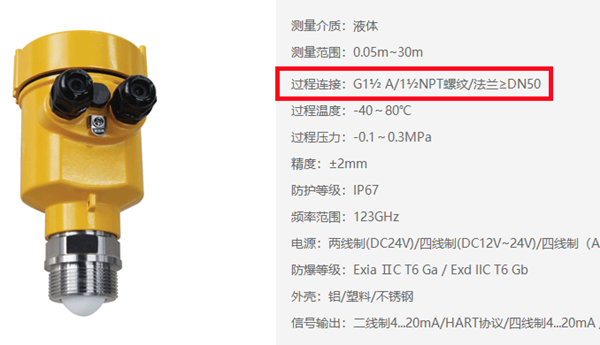

雖然螺紋的標準種類有很多，但是雷達物位計常用的螺紋一般來說有四種，第一種是60°圓錐管螺紋，代號:Z(舊機械制圖標準)、NPT(管螺紋標準)常用規格為NPT1/2"或1/2 NPT，它的特點是密封螺紋，無需配密封圈。第二種是55°圓錐管螺紋，代號:ZG(舊機械制圖標準)、R(外螺紋，管螺紋標準1987-1999年，R1或R2(外螺紋，管螺紋標準2000年后)，Rc(內螺紋，管螺紋標準)，常用規格為Rc1/2，它的特點也是密封螺紋，無需配密封圈。第三種是米制螺紋代號M，常用規格為M20x1.5、M27x2，它的特點是非密封螺紋，需配密封圈實現密封。最后一種是55°圓柱管螺紋代號G，常用規格為G1/2、G3/4，它的特點和米制螺紋一樣，也是非密封螺紋，需配密封圈實現密封。這里給大家舉個例子，我司的雷達液位計，型號HBRD901，使用了螺紋 G1? ”A / 螺紋 1? ”NPT ，另一款80G調頻雷達物位計，使用了G1? A/1?NPT螺紋等等，例子還有很多，我們在之后也會給大家慢慢科普。

（圖源網絡）

雷達物位計是精密儀表，所以它的每一個部件都是很重要的，每一個應該有的環節都是必不可少的。通過今天這篇文章，相信大家對螺紋有了一些了解，關于螺紋相關的知識，小編今后也會繼續講解。
