科普兩種不同的雷達液位計測量原理

雷達液位計目前廣泛應用于石化行業，受到了非常多用戶的認可。今天小編給大家介紹雷達液位計的兩種不同的測量原理。

雷達液位計是一種采用微波測量技術，非接觸式的液位測量?jī)x表。隨著石油化工行業的不斷發展，雷達液位計的應用范圍日益廣泛，它高精度的特點得到了國際計量機構的認證，滿足貿易交接的物料計量要求。

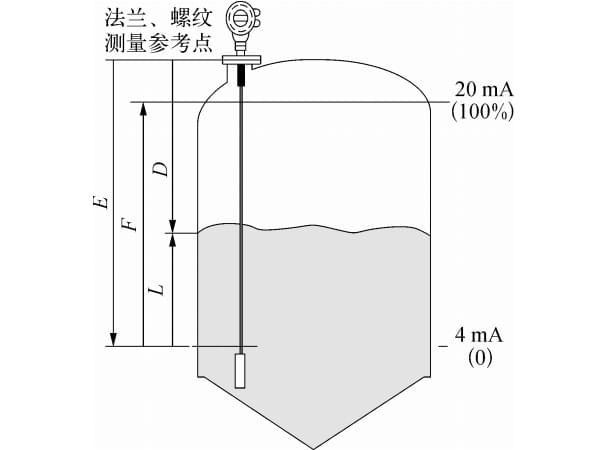

雷達液位計是利用超高頻電磁波經天線向被測容器的液面發射，它有兩種工作模式，分別對應兩種測量原理。

圖源網絡

第一種是脈沖微波方式，這種方式是 一種“俯視式 ”時問行程測量系統，測量發射某一固定頻率的微波脈沖，在被測物料表面產生反射后由雷達系統所接收。 天線接收反射的微波脈沖并將其傳給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波，并據此計算液位，將被測液位距離成正比關系的時間再轉換為電信號 。

第二種是調頻連續波方式，這種方式的雷達液位計的微波源是X波段的壓控振蕩器 ，天線發射的微波是頻率被線形調制的連續波，當回波被天線接收到時，微波發射頻率已經改變。發射波與回波的頻率差正比于天線到液面的距離，以此計算出液位高度 。發射波與回波的差頻信號經過信號放大器和數字信號處理器后，再經 A/D 轉換和傅立葉變換后，得到差頻信號的頻譜特性，再由儀表微處理器進行計算，最后轉換為與被測液面成比例關系的電信號。

目前根據兩種測量原理制造的雷達液位計均可在相當寬的溫度范圍內保證1 m m 甚至更高的精度。各雷達液位計制造商在產品類型方面均可提供工業控制級雷達和貿易計量級雷達。
