雷達流量計與孔板流量計的區別

現代工業測量領域，流量測量是至關重要的一個環節。其中，雷達流量計和孔板流量計作為兩種常見的流量測量儀表，各自具有獨特的優勢和適用場景。本文將對這兩種流量計進行詳細的比較分析，以便讀者更好地理解它們之間的差異。

雷達流量計基于多普勒效應或時差法等原理工作。以多普勒效應為例，當雷達波束照射到流動的流體中的懸浮顆粒或氣泡上時，這些顆粒或氣泡會反射雷達波。由于流體的流動，反射波的頻率會發生偏移，通過測量這種頻率偏移，結合雷達波在空氣中的傳播速度，就可以計算出流體的流速。同時，雷達流量計還可以利用內置的雷達水位計測量水位，進而根據流速 - 面積法計算出流量。孔板流量計則是依據伯努利方程原理設計的。當流體流經管道內的孔板時，會在孔板附近造成局部收縮，流速增加，靜壓力降低。在孔板的上、下游兩側產生靜壓力差，這個壓力差與流量成正比關系。通過測量壓差，并結合已知的管道尺寸、孔板開孔尺寸等參數，利用相應的計算公式，就可以得出流體的流量。

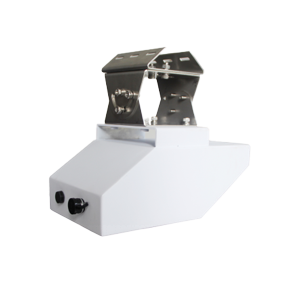

雷達流量計主要由雷達天線、發射器、接收器以及內置的處理電路等組成。其結構相對簡單，沒有復雜的機械部件，不存在易磨損的部件，因此維護成本較低。而且，雷達流量計采用非接觸式測量方式，不需要在管道內安裝任何傳感器或節流裝置，不會對流體的流動產生干擾，也不會受到流體的壓力、溫度、粘度等參數的影響。孔板流量計由節流裝置(孔板)、引壓管、差壓變送器以及二次儀表等部分組成。孔板是其核心部件，它安裝在管道中，與流體直接接觸，通過引壓管將孔板上下游的壓力差傳遞到差壓變送器，再由差壓變送器將壓力信號轉換為電信號傳輸給二次儀表進行顯示和計算。由于有機械部件，長期使用可能會出現磨損、腐蝕等問題，需要定期進行維護和校準@ 。

雷達流量計適用于各種液體、氣體介質的流量測量，尤其對于腐蝕性介質、高粘度介質、含有雜質或氣泡的流體以及高溫高壓流體等具有較好的適應性。它可以用于明渠、河道、灌渠、地下排水管網等開放通道的流量測量，也可以用于管道內的流量測量，測量范圍較廣，從微小流量到大流量都可以測量 。孔板流量計廣泛應用于石油、化工、冶金、電力、供熱、供水等領域，可測量氣體、蒸汽、液體等介質的流量。但對于含有固體顆粒較多、粘度過大或腐蝕性過強的流體，可能會影響其測量精度和使用壽命。一般來說，孔板流量計更適用于清潔、單一相態的流體測量 。雷達流量計具有較高的精度，一般精度可以達到±1% - ±2%左右，部分高精度的雷達流量計精度甚至可以更高。其測量精度受多種因素影響，如雷達波的頻率、天線的類型、測量距離、流體的湍流程度等，但在正常使用條件下，能夠保持較為穩定的測量精度。孔板流量計的精度一般在±0.5% - ±1%之間，其精度主要取決于孔板的加工精度、安裝準確性以及差壓變送器的精度等。如果孔板加工精度高、安裝符合要求，并且經過定期校準，孔板流量計也能夠實現較為準確的測量。不過，在使用過程中，由于孔板容易受到磨損、腐蝕等因素的影響，可能會導致精度下降 。

由于雷達流量計沒有機械運動部件，且采用非接觸式測量，所以日常維護工作量較小。主要是定期檢查設備的外觀是否有損壞、連接線路是否松動等，一般不需要進行復雜的維護和校準工作，維護成本較低。孔板流量計孔板流量計因為有機械部件，容易出現磨損、腐蝕等問題，所以需要定期進行維護和校準。例如，需要定期檢查孔板的磨損情況、引壓管是否堵塞或泄漏、差壓變送器是否正常工作等。如果發現問題，需要及時更換孔板或進行維修，這會增加一定的維護成本。綜上所述，雷達流量計和孔板流量計在工作原理、結構特點、適用范圍、精度特性、安裝要求和維護成本等方面存在明顯的差異。在實際應用中，應根據具體的測量需求、介質特性、安裝條件等因素綜合考慮，選擇合適的流量計，以達到最佳的測量效果和經濟性。
