雷達料位計安裝要點

任何儀表，不論是什么類型，什么型號，用戶買到之后都要正確安裝才可以達到最準確的測量效果。作為一個資深的雷達料位計廠家，對雷達料位計的安裝要點這件事有很多信息想要分享給大家，不管你是老用戶還是即將接觸雷達料位計的用戶，都有比較了解本文的信息。

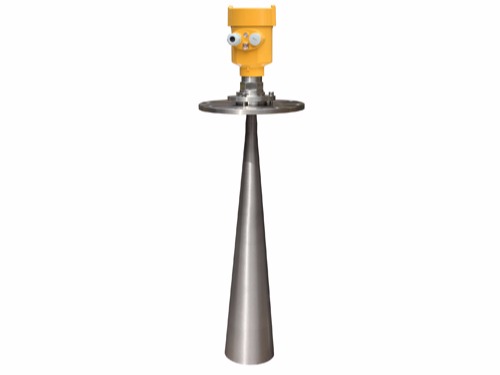

雷達料位計基于時間行程回波測距原理，用于測量參考點與物料表面之間的距離。發射天線向被測目標發射微波脈沖信號，反射的微波由雷達天線接收。雷達信號處理器將發射信號與接收信號進行比較，計算測量距離，計算測量距離，并輸出相應的電平值。雷達料位計的傳播信號是電磁波，電磁波具有很強的穿透力。傳播速度受灰塵、蒸汽和介質的影響較小，傳播衰減小，被測材料的溫度、壓力和密度幾乎不會影響其測量性能。正是憑借這些優勢，它才得以被廣泛的應用。

雷達料位計功能強大，優勢明顯，但還是那句話，再好的儀表，也需要正確安裝，才可以有效而準確的測量，以下就是一些雷達料位計安裝中需要注意的要點。首先為防止進料反射的虛假信號影響測量，測點應避開進料口，固態物料測量也應避開出料口，出料處的物料沒有代表性。天線安裝應垂直于界面，與罐壁距離應大于發射角波束區域，但為了防止虛假回波，也不能安裝在拱型罐中心。避開有很強渦流的區域，如有攪拌或很強的化學反應的地方，應采用旁路管或導波管安裝方式。避開振動、高壓清洗及橫向負載，以防損壞儀表。采用加接管安裝時，天線軸線應垂直物料表面;天線伸入罐頂足夠長，保證足夠回波。需要時采用天線延伸管，同時加大接管直徑，以減少接管產生的干擾回波。底部錐型的槽罐安裝時，應注意天線要對準槽底，這樣雖然帶來一定誤差，但可以實現料位完整測量，又可以克服錐型底引起的虛假回波。導波管天線的安裝。導波管內壁要光滑，下面開口的導波管必須達到最低液面，才能在導波管中測量。導波管的開孔軸線與雷達的極向標志成90度安裝，防止雷達信號極化影響測量。當被測介質介電常數小于4時，需在導波管末端安裝反射板，或?qū)?dǎo)波管末端做成彎管，將儲罐底部干擾反射、折射開。

以往我們不少案例中由于雷達料位計安裝不當，造成信號波動，測量值不穩定，測量結果誤差較大的例子比比皆是。千言萬語，正確安裝雷達料位計，是準確測量的重要保證。
