雷達物位計測量礦粉的案例

雷達物位計可以測量多種介質，應用在多種場合。在不同環境中測量不同介質，有可能會產生一些問題。判斷產生問題的原因，提出解決的辦法并通過調試解決，才可以最大程度的使雷達物位計測量準確。我們一直在給大家分享不同的案例科普相關知識，今天也不例外，分享雷達物位計測量礦粉的案例。

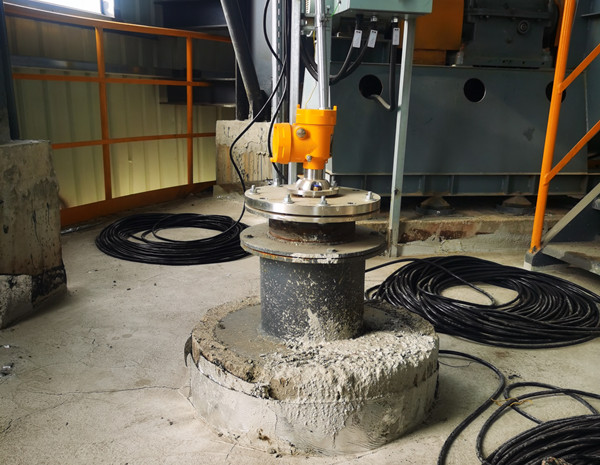

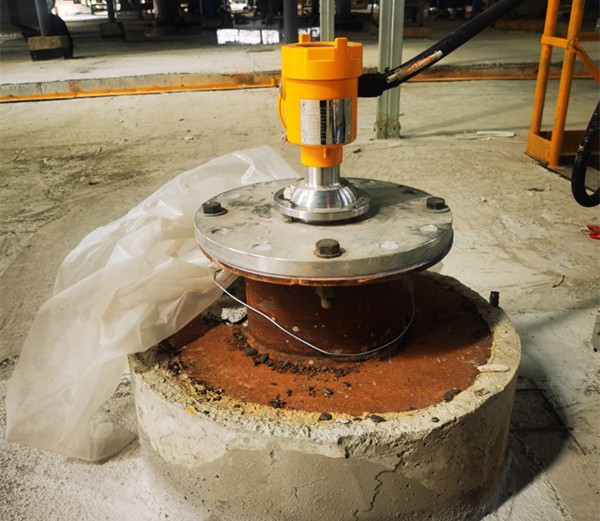

首先先了解什么是礦粉，礦粉是符合工程要求的石粉及其替代品的總稱。它是礦石破碎加工的產物，是礦石加工冶煉的第一步，也是最重要的一步。礦粉的親水系數是單位礦粉在同體積的水和同體積的煤油中的膨脹體積之比，在公路工程中，親水系數小于1的礦粉稱為堿性礦粉。下面看看具體案例，某公司安裝使用我公司80G雷達物位計，型號HBRD-FMW21，測量的介質為礦粉，客戶反應現場雷達測量和人工測量誤差大。售后工程師判斷是因為測量的是固體粉料，雷達物位計安裝在罐體邊上，現場人工是在中間測量，所以導致誤差較大。解決辦法是轉動雷達萬向法蘭，盡量減小誤差。

這個案例中所使用的雷達物位計是我司80G調頻雷達物位計系列中的一款，調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差δf與介質表面的距離R成一定比例關系：R=C(速度)*δf(頻率差)/2/K(調頻斜率)。因為光速C和調頻斜率K已知，因此估算出頻率差δf，便可得到雷達安裝位置料面的距離R，再通過已知的罐體總高，減去雷達到料面的空間距離(簡稱空高)，得出料位的高度。它具有以下特點，采用毫米波雷達，測量精度最高可達±2mm，測量最小盲區為0.1m。天線尺寸小，滿足了更多的工況場合測量。多種透鏡天線，發射角小，能量集中，回波信號強，同等工礦條件下，相比于其他雷達產品具有可靠性。擁有很強的穿透性，在有粘附及凝結的情況下也可以正常使用。動態信號范圍大，對于低介電常數介質的測量穩定。多種測量模式，快速測量模式下雷達反應時間小于1S。

以上案例，雷達物位計測量過程中出現問題的解決辦法僅供大家參考，因為不同的情況，導致測量出現問題的原因也不同，如果真的出現該問題，還是要具體檢查分析。
