雷達液位計測量脫醛反應釜容易出現的問題（上）

在脫醛反應釜中，亞硫酸鈉與反應產物中的甲醛反應生成次甲基羥基磺酸鈉，該反應是放熱反應，必須在弱堿性環境中進行。進入脫醛反應釜的原料和加入的亞硫酸鈉是固定的，反應釜必須加入一定量的堿進行中和。脫醛反應釜內的液位由雷達液位計測量，它的液位在生產過程中尤為重要，一旦出現錯誤，操作人員就會加錯料，影響反應，從而出現安全事故。今天我們一起分上下篇看看雷達 液位計測量反應釜，會出現什么問題，產生的原因又是什么?

由于某企業中的脫醛反應釜的工藝要求，將脫醛反應釜的液位降至40%以下。在此期間，出現了控制中心的液位在20%到30%之間波動，操作員顯示了這一點，經常調整工藝，影響生產，并且脫醛液開始停止攪拌，液面趨于0%，波動消失。那么出現這種問題的原因是什么?

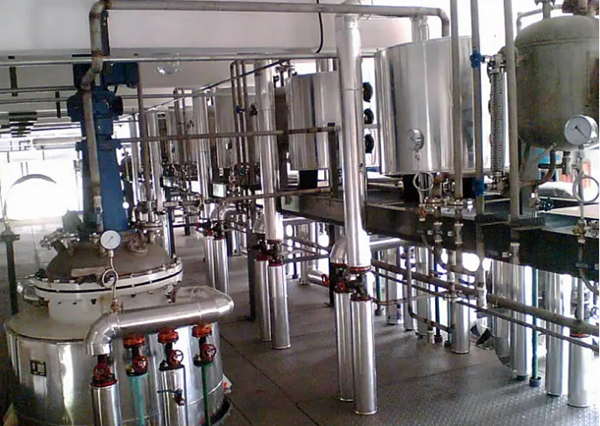

（圖源網絡）

首先我們分析雷達液位計，雷達液位計一般適用于易燃、易爆、強腐蝕性物料的液位測量，特別適用于大型立式儲罐和球罐的測量。該材料的工作壓力可從負壓到小于或等于4.0MPa，溫度可在-200℃至230℃正常工作。可配置不同的輸出信號，如4mA~20mA標準信號，也可配置485通訊接口，滿足不同的參數測量要求，也可采用不同的安裝方式，滿足球罐、立罐、內浮頂氣柜.和外部儲罐，浮頂氣柜的測量要求。雷達液位計由一次儀表和二次儀表組成。雷達液位計的主要儀表通常采用法蘭連接安裝在儲罐頂部，由安裝法蘭、電子元器件、天線、波導接頭等組成。電子元器件由混頻電路、振蕩器、差頻放大器、調制器、A/D轉換器等組成，二次儀表基本為盤裝式，由A/D轉換、集成電路、顯示器和電源組成。多芯屏蔽專用電纜用于連接一次儀表和二次儀表，其作用是給一次儀表供電，并將A/D轉換信號傳送給二次儀表。雷達液位計是由一次儀表的振蕩器產生的高頻振蕩電磁波，經調制電壓調制后，以等幅形式振蕩，由天線發射到液面被測物料通過耦合器等元件，高頻波經液面反射回來，再次被天線接收后，返回波通過一些電氣元件進入混頻器，混頻器產生差頻接收到發送波和返回波信號后的信號。差頻信號經差頻放大器放大后，經A/D轉換后送至計算裝置進行頻譜分析，即通過頻率差和時間差計算出液位高度，并顯示在顯示器上。

本文主要分析了，雷達液位計測量脫醛反應釜時出現的問題，以及介紹了對雷達液位計的深度剖析，下篇文章我們將為大家分析反應釜的特點和產生這種故障的原因究竟是什么。
