雷達液位計測量溶銅罐的案例

溶銅是生產銅箔的一個環節，采用活動蓋板在一定容積內進行，將銅原料、濃硫酸、純水加入熔銅槽內，噴砂制得一定濃度的硫酸銅溶液。所以說溶銅灌液位的測量很關鍵，之前看過一個雷達液位計測量溶銅罐的案例，在這里和大家分享。

今天所要說的雷達液位計測量溶銅罐的案例中，在測量時出現了測量不準確，液位波動的情況。造成這個問題的原因主要有幾點，首先是雷達液位計安裝位置離罐內壁太近，由于靠近罐內壁，天線發射的雷達波撞擊罐內壁并發射出去，造成虛假液位。其次是來自雷達液位計下方液體回流的干擾，由于工藝本身的原因，除加入濃硫酸和純水外，還有溶銅槽高位罐、粗化固化高位罐的回液。這些回流液位于雷達液位計下方或垂直下方，并影響液位計測量。然后選擇的雷達液位計的天線為絕緣棒狀天線，棒狀天線發射角大，測量范圍小，抗干擾能力弱，不適合，并且溶銅過程中，加入濃硫酸時產生大量蒸汽和酸霧，噴砂過程中產生大量泡沫。在棒狀天線抗干擾能力較弱的情況下，對液位測量也有一定的影響。

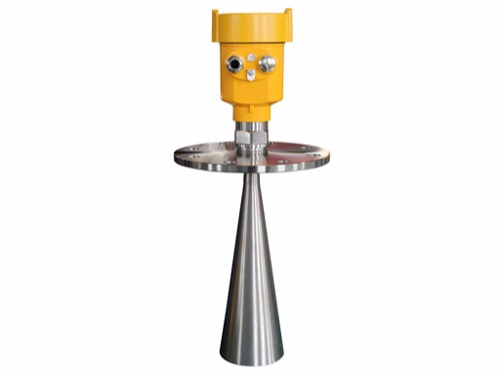

針對上述問題的解決辦法是，將旁通管焊接在抽氣泵一側的熔銅罐外壁上，將原來的塑料螺紋接口、桿式天線雷達液位計換成316L不銹鋼法蘭連接的喇叭口天線雷達液位計。旁通管靠近抽氣泵，焊接的目的是加強液體的循環，防止旁通管內的液體結晶。在旁通管中，泡沫和酸霧也顯著減少，即使在熔融銅管中加入銅原料，安裝在旁通管中的雷達液位計仍能正常工作。而且換成喇叭口天線雷達液位計后，發射角更小，和桿式天線雷達液位計相比，能量更集中，抗干擾能力更強，可以適應更復雜的環境。

在這個案例中，我們可以看到復雜的環境隨著不斷生產過程，會產生很多棘手的新問題，原本采用的桿式天線雷達液位計不適應現場需求，那么就需要及時根據現場情況更換不同天線類型的雷達液位計。這種情況在雷達液位計現場測量中很常見，需要我們及時觀察，分析現場情況，請求廠家的專業幫助去改變、調試以解決問題，這樣才可以更好的完成測量任務，為安全生產提供重要的保障。
