雷達液位計小編告訴大家:ASME B16.5是法蘭的執行標準,屬于美洲體系,通俗叫做美標!
我們在此可以明確的看到ASME B16.5明確規定了法蘭螺栓孔的數量和螺栓孔的直徑。因法蘭的壓力等級不同,所以螺栓孔的數量和直徑也不同,但相同壓力等級的法蘭,無論類型螺栓孔的數量和直徑都是相同的。法蘭的螺栓孔數量都是偶數(2.4.6等)均勻的分布在螺栓孔直徑上。
在購買儀器上,除了儀器的各種數據要校對,法蘭上螺栓孔的定位也是特別的重要。一般在制定法蘭的時候,
雷達液位計廠家發現都會出現一句:所有法蘭螺栓孔跨位居中。這句話表示:對于垂直的法蘭密封面,螺栓孔應跨于垂直線兩側和水平中線。

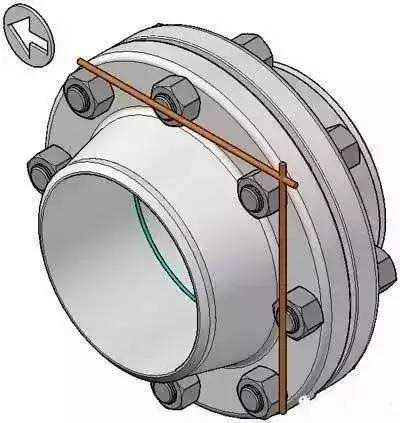

圖1為垂直法蘭定位正確示意圖

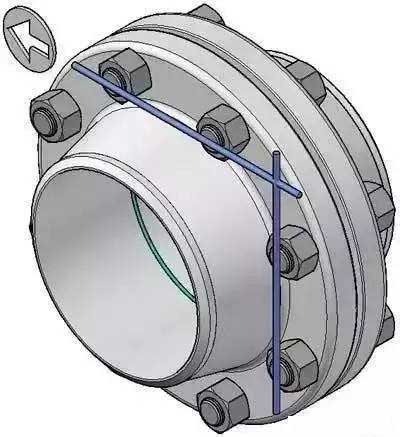

圖2為錯誤的垂直法蘭定位示意圖
對于水平的法蘭面,法蘭螺栓孔應跨于工廠北向線兩側。

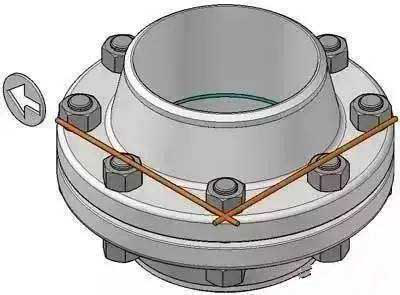

圖3為正確的水平法蘭定位示意圖

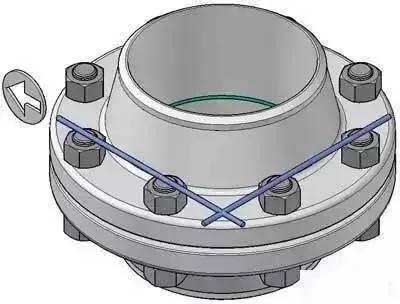

圖4為錯誤的水平法蘭定位
法蘭螺栓孔的定位十分重要,不符合標準的定位是不被允許的。除非是客戶明確的要求。中心線規則是每個負責任的廠家應該熟知并遵照的。
