雷達液位計在煤化工行業中的安裝要求

在煤化工生產過程中，準確測量各種生產罐、產品儲罐和地下槽體的液位，對整個生產過程中設備的安全運行起著至關重要的作用。而雷達液位計已經成為了煤化工行業中比較普遍使用的測量儀表，要想使儀表測量準確、穩定、可靠，正確安裝是基礎。

煤化工行業中有產品存儲設施、地下放空槽體、工藝罐體反應裝置、地下水處理設施等，這些都有安裝使用雷達液位計測量液位計的需要。雷達液位計的天線系統發出非常窄的微波脈沖，該脈沖以光速在空間中傳播。當它遇到被測介質的表面時，它的部分能量被反射回來并被同一個天線系統接收。發射脈沖和接收脈沖之間的時間間隔與天線系統到被測介質表面的距離成正比，容器內介質液位的測量是通過測量天線發射波與介質液位反射波的時間差與微波波速的關系來實現的。

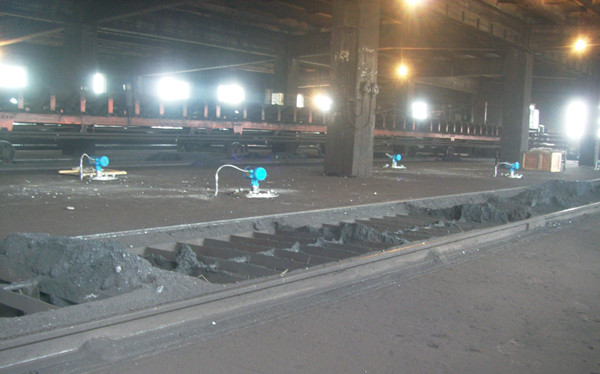

雷達液位計在煤化工行業中應用，是有一些安裝要求的。天線在發射微波脈沖時，具有一定的發射角，從天線下緣到被測介質表面，發射微波束所輻射的區域不應有障礙物。因此，安裝時應盡量避開容器內的設施，比如攪拌設備、加熱設備、人梯、限位設備、支架等。還要注意微波束不得與加料料流相交。雷達液位計設計安裝有一些要求，液位計必須與容器壁保持一定距離，一般不小于200mm，最高液位不得進入液位計盲區。液位計的安裝方向應盡量使天線的發射方向與容器內被測介質的液位垂直。儀器不宜安裝在拱形或圓形頂部位置，容易造成多次反射回波，影響測量精度。如果液位計安裝在防爆區域，必須符合國家防爆危險區域的安裝規定，防爆液位計外殼采用壓鑄鋁金屬材料，防爆液位計可安裝在有防爆要求的場合，液位計必須可靠接地。對于錐形容器，且容器頂部平坦，液位計的最佳安裝位置是容器頂部的中心位置。安裝在室外或極端潮濕環境中的液位計，應做好遮陽、防雨、防潮處理。

除了以上安裝要求，還需要注意一些問題。雷達液位計通信系統最基本的組成包括專用的數據采集系統、探測器、信號處理單元及其通信線路。其組成應滿足以下要求，選擇4-20mA輸出作為通訊信號，將輸出信號傳送至信號處理單元，在中控室電腦上顯示，并設置相關聯鎖保護系統和報警記錄設備。如果液位信號達到報警值，立即觸發相關聯鎖裝置，使液位遠離報警液位。雷達液位計數據采集系統采用專用信號處理單元，獨立供電和備用電源，不能與其他信號處理單元外接，避免數據處理混亂。根據雷達液位計安裝規范設置液位報警記錄設備，報警歷史數據可作為故障分析處理的依據。
