了解超聲波物位計的盲區

對于熟悉物位測量儀表的人來說，“盲區”二字一定不陌生，很多用戶一聽到盲區就害怕的不得了，認為這樣是不是就測量不準了，其實這并不是什么問題，每種物位儀表在測量時都會存在一定的盲區，通過合理安裝調試就可以減小誤差，準確測量了。今天我們一起來認識了解超聲波物位計的盲區知識!

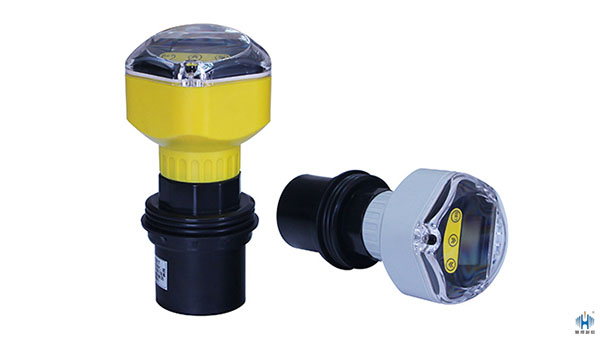

在物位測量過程中，超聲波信號由超聲波探頭發出，經液體或固體材料表面反射后返回，由同一探頭接收，測量超聲波的整個運行時間，從而實現物位的測量。超聲波物位計有很多優點，它不僅可以定點、連續定位，而且可以方便地提供遙測或遙控所需的信號。與放射性定位技術相比，超聲波技術不需要保護。與激光測距技術相比，具有簡單、經濟的優點。同時，超聲波技術一般不需要運動部件，因此在安裝和維護上都比較方便。它可廣泛應用于污水處理站、農業用水、環境監測、食品、洪水防洪、水文監測、明渠、空間定位等多種行業。

盲區也稱為死區，是超聲波物位計無法測量的距離，超聲波物位計發射超聲波脈沖時，不能同時檢測到反射回波。由于發射的超聲波脈沖具有一定的時間寬度，且傳感器在發射超聲波后仍有殘余振動，在此期間無法檢測到反射回波，因此無法正常檢測到探頭表面向下的一小段距離，這個距離稱為盲區。對于相同量程的產品，盲區越小，換能器的設計就越好。

超聲波物位計的盲區根據量程的不同而不同。范圍小，盲區小，范圍大，則盲區大。但一般在30cm-50cm之間。因此，安裝超聲波物位計時必須考慮盲區。在特殊場合，盲區會被要求非常小。這時可以考慮使用小盲區超聲波物位計，盲區一般只有4-6cm。但它的射程也比較小，只有0.6m。在許多液位測量領域中，由于空間限制和安裝條件，需要具有小盲區的超聲波物位計。當超聲波物位計的物位進入盲區時，通常會顯示二次回波對應的物位位置。例如死區為0.3m，液面到傳感器(或探頭)表面的距離為0.2m，液位計將顯示0.4m空間距離對應的物位值。由于在測量物位時物位反射良好，超聲波液位計發出的聲脈沖經物位反射后會反射回物面，到達換能器表面。再次反射回換能器接收，此時的回波為二次回波。如果反射條件好，還可能接收到多個回波。

此前我們分享過的諸多雷達物位計測量案例中都或多或少的涉及過盲區問題，今天帶大家淺淺的認識了超聲波物位計的盲區，之后也問分享相關案例給大家，理論知識和實際測量案例相結合才可以更好的幫助大家理解用好這種儀表。
