了解雷達物位計在有爆炸危險區域中的安裝和接線要點

工業生產中，有一種區域不得不引起重視，那就是有爆炸危險的區域，在這種區域中安裝雷達物位計或者其它測量儀表，不但要有一定的防爆要求，在安裝和接線方面也有著非常高的要求，今天就給大家講講雷達物位計在有爆炸危險區域中的安裝和接線要點。

（圖源網絡）

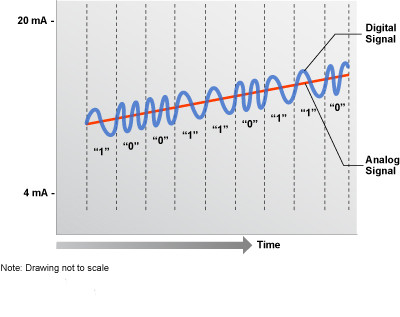

在正式了解雷達物位計在有爆炸危險區域中的安裝和接線要點之前，我們首先了解一下數字通信的接線，一共兩種通信類型。第一種是PROFIBUSPA通信，它是一種兩線制現場總線通信系統，廣泛應用于過程工業，PROFIBUS網絡可以將多個筒倉內使用該總線的儀表用兩條線連接在一起，并通過耦合器將它們匯集到一個統一的系統中。系統從這些儀表中收集所有測量和應用數據，并提供配置輸入，非常方面。它的優勢在于，可以從單一位置進行配置和調試，用于管理整個庫存的數據管理診斷檢查和警報以及預防性維護資源管理。另一種是HART通信，用于使用數字信號將現場儀器測量值連接到控制系統。模擬量輸出的雷達物位計大多兼容HART協議，其數字信號是頻率信號疊加在4~20mADC信號上，共同作為PLC或DCS輸入，無需額外接線，它可以是兩線系統或四線系統。它的優點是，可以對雷達物位計進行遠程編程、校準和診斷。

（圖源網絡）

接下來步入正題，易燃易爆物質以氣體、粉塵等形式存在于工業行業中，在一定濃度、空氣和火源的狀態下會產生爆炸。很多國家都制定了管理爆炸危險的法規，并對危險區域進行分類，規定在危險區域使用的儀表必須是國家指定機構認可的防爆設備，此外還需要根據規范要求完成電氣安裝。我們總結出以下五種情況下的電氣接線要點：

1、現場總線ProfibusPA本質安全系統，可以在每個兩線回路中連接多達8個傳感器，并且可以通過連接器連接到ProfibusDP的多個連接。

2、四線本安防爆系統，四線制，24VDC供電，增安型接線，4~20mADC與外殼輸出隔離，安全區無需隔離安全屏障。

3、四線防爆系統，四線制，4~20mADC輸出，Exe增安型線，Exd防爆外殼

4、HART協議兩線制本安系統，兩線制回路24VDC供電，4~20mADC輸出，兼容Hart協議，需要安全柵隔離。

5、二線本安隔爆系統，二線、回路電源12~36VDC，輸出4~20mADC，增強型安全回路線。隔爆外殼和本安設置顯示腔本體之間是齊納柵，在安全區，不需要隔離安全柵。

儀表的正確安裝和接線本就是使用時的重中之重，是使測量儀表準確測量的重要保障，尤其是在危險爆炸區域使用，要更加謹慎、細致的做好安裝和接線工作，只有這樣才能保證安全的同事發揮雷達物位計測量準確、穩定的優勢。
