你必須要知道的關于雷達液位計的知識

有一些準備使用雷達液位計或者是即將進入到這個行業中的人，對雷達液位計可能還沒有那么的了解和熟悉。那么今天這篇文章特別適合這些人群查看，小編從雷達液位計的特點、選型和安裝等幾方面介紹雷達液位計，幫助大家全面了解雷達液位計。

首先說說雷達液位計的特點，雷達液位計最大的優點是無論環境多么惡劣，它都能工作。其主要特點有精度高，由于電磁波不受環境等外界條件的影響，雷達液位計沒有與罐內介質接觸的任何部件，因此不受溫度影響，壓力和氣體的影響，可以快速準確地測量多種介質的液位。由于微波信號與可見光相似，可以測出所有介質都可以穿透空間。但其反射功率受被測介質的電導率和介電常數的影響，如果介電常數較大，其回波信號的反射效果會很好。而且準確可靠，由于微波幾乎不受外界干擾，不與測量介質直接接觸，因此幾乎可以在任何地方使用。比如液體測量、真空測量或液位測量等，由于被測物體是由一些先進的材料制成的，因此它們?cè)诜浅?fù)雜的化學和物理環境中具有非常長的壽命，它還可以提供一些準確、可靠和穩定的物位信號。

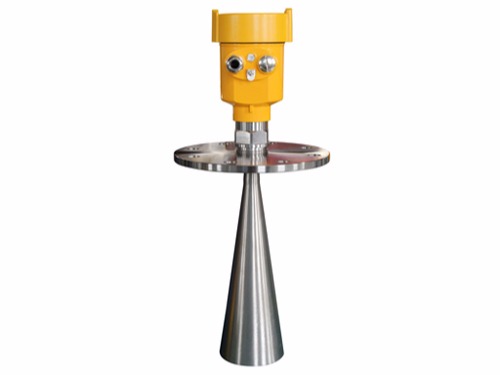

雷達液位從天線的形式可分為三種類型，即錐形天線和棒形天線和拋物面天線。錐體天線一般用于安裝在罐頂或者安裝導波管上，多用于一些測量范圍較大的場合。而棒狀天線，由于其尺寸小，并有聚四氟乙烯的材質露在儲罐的大氣中，常用于有衛生要求或腐蝕性化學品的物料測量應用。對于拋物面天線，通常用在液態和固態兩種材料的測量范圍內，因?yàn)樗闹睆皆酱螅走_(dá)波束越窄，所以用來測量很遠距離的拋物面天線，也就是那些對污染最不敏感。一般來說，它更多地用于具有嚴重天線粘合的環境，如瀝青等。對于測量精度較高的雷達液位計，其測量原理一般采用調頻連續波式。除了一些燃料油和瀝青等粘度很大，并容易岡冷凝固的儲罐使用拋物面天線以外，其他的儲罐通常使用錐體天線。在內浮頂罐設計中，有導波管，這樣可以達到儲罐液位的精確測量。除此之外，還在地面就地設計了指示表，可以直接顯示出液位值，以便于現場操作人員的檢查。

最后說說雷達液位計的安裝問題，它需要與罐壁保持一定距離，避開加熱盤管等罐進出口，使雷達波在測量時能準確反映真實液位。在錐形天線中，加一個保護罩，可以防止介質凝固而影響測量。在內浮頂儲罐上，要求導流管內表面光滑無瑕疵，同時開兩個對稱的小孔，確保雷達在波浪過程中不受任何干擾。對于圓形儲罐，液位計與罐壁的距離最好保持在罐徑的六分之一到四分之一之間，直徑小的罐安裝點與罐壁的最近距離不能少于30cm。安裝圓形罐位置時，不能選擇兩者之間的位置，直接干擾信號，不會收到有效信息。另外安裝時，不能將其安裝在被測液體入口的正上方，不要在信號波范圍內安裝一些限位開關或溫度傳感器。還需要注意罐內壁上的對稱裝置，如加熱線圈和空間環物體和障礙物等，這些都可能直接影響測量的準確性。特別需要注意在法蘭兩個螺栓孔的中間做記號，安裝時喇叭的天線應與液面垂直，以保證回波質量，避免接收到假波。
