球罐選擇哪種液位計測量？

最近幾年，石油化工行業發展迅速。作為配套設施完善的罐區，球罐的自動化水平也有了長足的發展。為了在保證安全和質量的前提下追求最高的效率、最佳的運行目標，球罐區域的液位測量成為重中之重。那么選擇哪種液位計最好呢?根據一些企業的實際應用，總結出伺服液位計與雷達液位計結合使用的方案。

一般來說，球罐配置的儀表主要由開關閥、液位計、溫度計和壓力表組成。根據相關要求，罐頂應安裝兩套裝有罐邊指示器的連續式液位測量儀表，其中一套用于設置控制系統中的高低液位報警。球罐液位測量的主要目的是監測球罐介質的液位。常用于儲罐液位連續測量的儀表主要有雷達液位計、伺服液位計、磁致伸縮液位計、靜壓液位計等，某工廠選擇同時使用伺服液位計和雷達液位計的方案。

（圖源網絡）

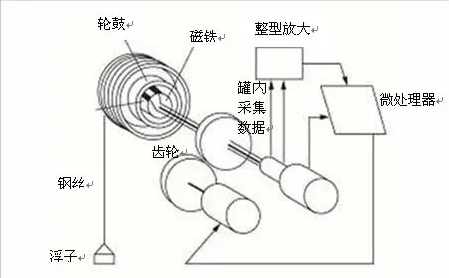

伺服液位計不僅可以測量液位，還可以測量界面、密度或罐底等參數，廣泛應用于球罐液位的高精度測量。伺服液位計的優點非常明顯，功能強大，測量精度高，可輕松達到±1mm，重復精度可達±0.1mm。伺服液位計的主要缺點是儀表結構比較復雜，由于長期使用，線馬達等部件之間不可避免地會發生機械磨損，維護成本相對增加未來。另外，由于屬于浮接式的測量方式，因此，對球罐內液位和介質的穩定性要求比較高，當液位波動較大時，測量可能會受到較大影響。針對以上問題，該廠家選擇了工藝接口尺寸為6"的伺服液位計，導流管尺寸也定為6"，導管上的開孔，雙排反方向錯開150mm，單排孔間距為300mm。導向管內部光滑無毛刺，導向管的垂直度不應大于垂直偏差值，通過以上設計，主要目的是保證穩定性導波管內液體，同時滿足磁浮子的垂直度要求，更好的避免液位波動引起的浮子碰撞的發生，從而保證液位計測量的準確性和可靠性。

（圖源網絡）

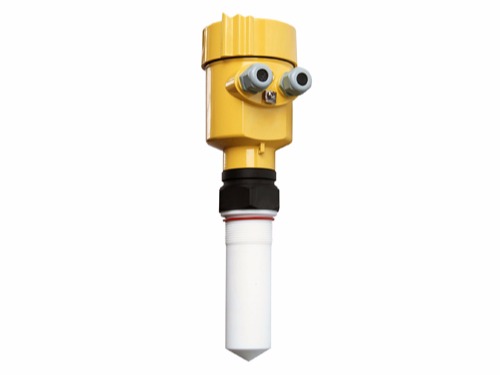

雷達液位計利用電磁波通過天線發射到被測容器的液面，當電磁波撞擊到液面時又被反射回來。儀器通過檢測發射波與回波的時間差，從而計算出液面高度。由于雷達液位計采用非接觸式雷達測量方式，沒有運動部件進入球罐內部環境，不與介質接觸，因此雷達液位計幾乎免維護，無掛料，使用壽命長，安裝和校準方便。操作簡單，不易受液位波動等影響，特別適用于球罐的測量。但雷達液位計也有缺點，那就是是儲罐內液體的介電常數低，雷達反射波減弱，或對儲罐內液體造成嚴重擾動，會大大影響測量效果。為了減少這些因素對雷達液位計測量效果的干擾，可以在儲罐內安裝導波管，在導波管內安裝雷達天線，以保證雷達液位計的測量精度。最大程度。為避免假反射的發生，可采用反射板對過強的假反射信號進行處理，以提高測量效果。根據標準波導尺寸，反射板可自由拆卸在波導上，避免影響設備。正常運行和維護。

通過全文可以發現伺服液位計與雷達液位計各有優缺點，它們都可以很好的測量球罐，在某些罐區的特殊要求條件下，二者組合使用效果也非常不錯。希望廣大用戶在使用液位計之前，充分了解工況，了解各類液位計的優缺點，咨詢工程師選擇最合適的產品。
