淺析導波管與雷達液位計

我們都知道導波管，也有很多人知道導波管在雷達液位計的使用中起著非常重要的作用，今天我們從多個方面了解導波管和雷達液位計，看看導波管對雷達液位計的回波調試和雷達液位計的測量精度有沒有影響?

雷達液位計主要由發射和接收裝置、信號處理器、天線、顯示器等部分組成。高頻振蕩器產生的高頻電磁波由天線發射，波經材料表面反射后被天線接收。信號處理器檢測發射波與回波之間的時間差或頻率差，并計算液位高度。雷達液位計通過雷達測量技術實現高精度非接觸測量，具有穩定可靠、維護方便、安裝簡單等優良特性。已用于各種液位測量。越來越多的應用，全面的解決方案大多數標準的插入式儀器檢測元件都容易受到介質污染和腐蝕等問題的影響。此外，它的雷達波可以穿透泡沫、煙霧、蒸汽等介質，減少環境變化對測量的影響。

導波管測量的優點是管內液位穩定，不受外界波動的干擾，避免容器內障礙物的干擾，減少泡沫和空氣渦流對測量的影響，增加信號反射強度[5]。對于被測物有沸騰或湍流液位，或被測介質介電常數小的情況，應采用導波管等措施保證測量精度。雷達液位計測量儀的精度在實際應用和參考條件下有所不同，主要原因是罐體本身已成為測量系統的一部分，罐體及其內部障礙物對微波的干擾決定了獲得精度的能力。壓力球罐建造完成后，導流管成為罐體的一部分，其制造工藝水平直接影響雷達液位計的測量精度。雷達液位計發射的電磁波沿直線傳播，當在導波管中遇到干擾時，會產生反射回波，回波幅度較小。反之，管內壁的光滑度不理想，就會表現出振幅較大的反射回波。

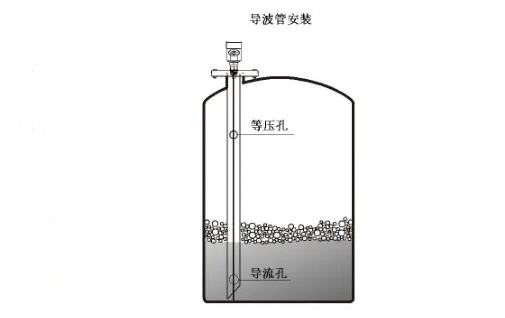

在雷達液位計中應用的導波管也是有一些要求的，比如通過焊接法蘭或套管可以延長導波管，且法蘭和管道需要內壁精準對齊放置。導波管內壁必須光滑，無毛刺。導波管的中心線和鉛垂線的最大偏差應小于±0.5°。喇叭天線和導波管內徑之間的管徑差值應盡可能小。導波槽的中心線應與頂部法蘭上其中一個螺栓孔對齊，并在法蘭上沿著導波槽的中心線方向做永久標記。導波管上方側面，物位死區的位置加工通風口用以補償導波管內壓力使導波管內的物位與罐內物位保持一致等。

（圖源網絡）

從本文中可得知，導波管對雷達液位計測量精度是有影響的，所以對導波管的制作要求也比較高。如果選擇需要用導波管配合使用的雷達液位計測量液位，那么導波管的制造工藝過程一定要做好嚴格的把控才可以。
