淺析導波雷達液位計測量除氧器液位

除氧器液位的準確測量，直接影響電站機組控制系統的自動調節和機組的安全穩定運行。測量液位的方法有很多種，其中最常用的方法是用差壓式液位變送器測量，它與就地液位磁性法蘭顯示器相連。但是，在設備的實際運行和生產中，隨著差壓液位變送器的罐內壓力、介質溫度、介質密度和絕緣液體損耗的變化，經常會出現液位測量失真和,差壓液位變送器相互顯示偏差大的問題。所以選擇一種穩定可靠的適合測量除氧器的液位計，是必要的，本文就分析一下導波雷達液位計測量除氧器的可行性。

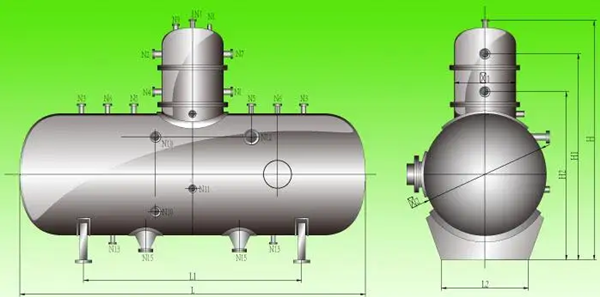

以某核電站除氧器為例子，該除氧器為臥式鋼制容器，長49.56m，內徑4.3m，除氧器運行溫度176.3℃。啟動時除氧器在0.12MPa的恒壓下工作。汽輪機功率在額定功率的20%以下時，以0.27MPa的恒壓工作，汽輪機在0.27MPa(a)~0.921MPa的滑動壓力下工作汽輪機小于額定功率，為20-100%。最初除氧器兩側布置兩個就地磁翻板液位計和三個差壓液位變送器，差壓變送器安裝在單個平衡罐內。但是使用一段時間后發現，液位測量不準確，誤差較大，所以改用導波雷達液位計測量。

（圖源網絡）

隨著技術的進步，導波雷達液位計以其優異的性能越來越多地被用于測量壓力容器中的液位。與平衡容器相比，它不受溫度、壓力、蒸汽氣體混合物、密度、沸騰泡沫、不同介電常數和粘度的影響，并具有蒸汽補償功能，確保液位測量的準確性和可靠性。導波雷達液位計在末端用高頻脈沖發生器產生電磁脈沖波信號，電磁波沿測頭從介質1傳播到介質2。當介質2的介電常數大于介電常數時介質常數1，電磁波被反射，電磁波信號發射和接收的時間差可以用超快計時電路測量。從雷達到液體表面的距離可以計算為S=V×Δt/2，其中V是電磁波的傳播速度已知，導波雷達如果高度H小于罐體，則液面L=H-S。由于壓力容器液面上部冷態為空氣，熱態液面上部為蒸汽，電磁波在空氣中的傳播速度比在蒸汽中快。對于設備運行，導波雷達液位計會出現測量誤差，然而在現實中，這種狀態往往很短暫，只有通過設置蒸汽在熱態下的介電常數才能準確測量液位。導波雷達液位計安裝好并正確設置參數后，大多數情況下測量準確，誤差小。

總的來說導波雷達液位計測量除氧器的效果還是很不錯的，在我們選擇一種液位計測量效果不好時可以尋求專業工程師的幫助，如果通過調試還不能解決，必要時需要更換一種液位計來測量，以達到理想測量效果。
