淺析一體式超聲波液位計

前幾天有用戶問小編什么是一體式超聲波液位計?它的測量原理和安裝注意事項有哪些?那今天小編就給大家簡單介紹一下一體式超聲波液位計。

一體式超聲波液位計廣泛用于儲罐、水池和水庫的液位和體積測量，以及明渠的流量測量。在實際使用中，許多界面是不可接近的，例如對測量設備產品的腐蝕(酸和堿)，對測量設備的污染場合(下水道)，或在測量設備上產生粘附力的物質(粘合劑)。因為一體式超聲波液位計的測量技術基于非接觸式超聲波原理，所以一體式超聲波液位計適用于物理手段無法接觸的液位和料位位置。

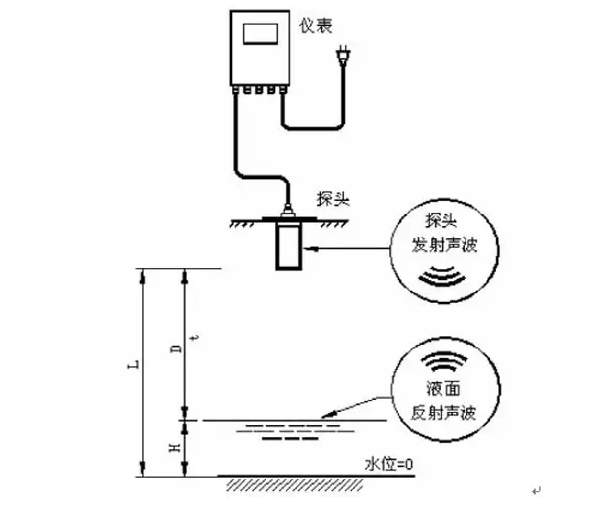

一體式超聲波液位計的測量原理是液位計接線盒中的微控制器產生一定頻率的超聲波，該超聲波由垂直于物體表面的超聲波驅動、放大和發送。當超聲波接觸物體表面時，它會反射回超聲波。在反射波形被電路放大后，信號被生成給微控制器。在一定的溫度下，超聲波的波速是一定的值，因此微控制器只需計算波的往復時間，即可根據公式S=C*T/2獲得物位高度。

一體式超聲波液位計有以下幾點安裝需要注意的事項：

1、儀表的安裝高度，應小于所購儀表的量程。

2、換能器發射面到Z高液位(即盲區)的距離，應大于所購儀器的盲區。

3、換能器的發射面，應與液體表面平行。

4、換能器的安裝位置，應盡量避開正下方進出水口液位劇烈波動的位置。

5、池壁不光滑時，儀表應距池壁1.0m以上。

6、雖然儀表本身裝有防雷裝置，但當儀表在雷電多發區使用時，在儀表進出口端安裝另一個防雷裝置。

7、當儀表在特別炎熱和寒冷的地方使用時，即當環境溫度可能超過儀表的工作要求時，應在儀表周圍加裝防高低溫裝置。
