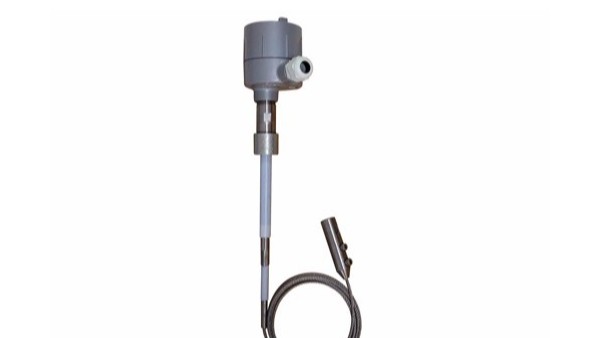

如何查找射頻導納料位計故障的原因？

現代工業測量儀表行業，發展越來越快了，儀表的技術越來越成熟，故障率也隨之降低，從而促使用壽命延長，但是這并代表儀表就不會產生故障，任何儀表都在其“一生”的工作生涯中都會有概率出現故障。而我們今天要講的是射頻導納料位計，如果它在測量中出現故障，我們應該從哪些方面找原因呢?

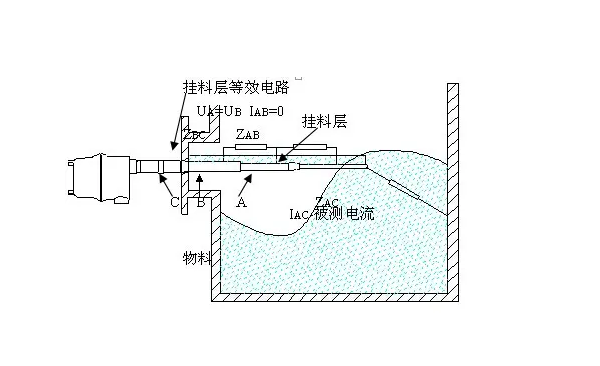

有這樣一種說法，射頻導納料位計是一種從電容式發展起來的防新型物位控制技術，它是電容式物位技術的升級，這種說法一點錯都沒有。傳統的電容式料位計無法消除電極懸掛材料對測量的影響，尤其是在測量粘性導電材料時，誤差極為嚴重，極大地限制了電容式料位計的使用和發展。當物料料位從高料位下降到低料位時，可能會在探頭上殘留一層粘合劑，產生假電平，給測量帶來誤差。由于掛材截面積小，掛材等效電阻大，掛材可視為由許多微小電阻組成和電容器。只要粘合層足夠長，粘合層的電阻和電容具有相同的阻抗，這就是射頻導納定理，測量電極上帶有膠層的容器外壁接地，在測量電極與地之間施加高頻激勵信號。測量電極和地之間沒有直流通路，因此，在測量電極和地之間沒有直流通路，因此，對電流進行測量，可得到儲罐實際的料位。

（圖源網絡）

上面我們了解了射頻導納料位計的測量原理，然后我們一起分析它產生故障的原因需要從哪些方面考慮。首先得考慮是不是傳感器出現問題了，使用模擬歐姆表測量傳感器端子之間的電阻，包括中心線和屏蔽層之間的電阻、屏蔽層和地之間的電阻以及中心線和地之間的電阻。當傳感元件的空氣中沒有掛料時，上述三個電阻的阻值應為無窮大。如果傳感元件上有掛物，則電阻的阻值較低。正常情況下，傳感器上掛物時的最小電阻值為，中心線與地之間1000Ω，中心線與屏蔽層之間600Ω，屏蔽層與地之間為300Ω。其次需要檢查電子單元，移動傳感器電源和信號線，加上15~28VDC電源，檢查校準系統，用信號發生器檢查系統輸出信號是否在4~20mA范圍內。最后還要檢查傳輸電纜。導管中的水或導電物體可能會導致儀表發生故障。

一般來說如果射頻導納料位計出現故障，大概需要考慮以上幾方面，從中查找問題所在。當然也不排除是其它原因導致，畢竟不同工況情況不同，需要根據實際情況分析。
