使用射頻導納液位計需要注意的問題

射頻導納是從電容式發展而來的一種更可靠、更準確、適用性更強的液位測量技術。射頻是高頻無線電頻譜，導納是阻抗的倒數。元件和電感元件集成在一起，射頻導納可以簡單理解為用高頻無線電波測量導納。目前很多企業選擇使用射頻導納 液位計作為自己工廠的測量儀表，那么它有哪些特點?使用時需要注意什么呢?

射頻導納液位計的測量原理是將被測液位的變化通過各種電極轉換成電容的變化，再由變送器測量變化并轉換成電容對應的輸出電流。一些聲稱射頻導納液位計同時測量電阻和感度的說法是不準確的，無法從電子學的角度來解釋。因為不管是哪種電極，在理想的工作狀態下，中心金屬棒與地之間，或中心金屬棒、地、屏蔽層之間的直流電流都是無窮大的，并且不隨電極的變化而變化。由于電感器件的基本結構是由導線繞成空心或鐵芯線圈組成，神機中沒有類似的結構，不可能有電感，測量中隨液位變化而變化的參數只有一個，那就是電容。所以射頻導納液位計本質上還是電容式液位計。

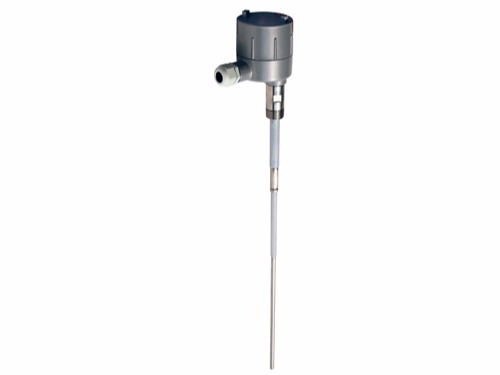

射頻導納液位計具有以下特點，射頻導納液位計不僅可以檢測電容，還可以檢測電阻和電感，與電容式液位計相比，增加了檢測的可靠性和準確性。為解決傳感器根部掛料問題，增加振蕩緩沖器和交流變換斬波驅動兩個電路。振蕩緩沖器補充由于粘合層或滲透層阻抗而損失的能量，而斬波驅動器與斬波器一起工作以確保產生的電容值與實際材料水平的真實值相匹配。射頻導納液位計由測量電極和智能變送器兩部分組成，其通訊協議采用HART協議。可使用HART通訊器或供應商提供的專用軟件，通過專用MODEM計算機與現場變送器進行通訊，如零點、 量程校準等。具有自檢和遠程通訊功能，使儀器校準更加方便，維護幾乎為零。地線是電纜中另一根獨立的導線，由于同軸電纜的中心線與外屏蔽之間存在上述關系，兩者之間沒有電位差，即中心線沒有電流泄漏，兩者之間的電容等于零，并且不會對電纜產生溫度影響，安裝電容等影響。

在使用射頻導納液位計時有幾點需要注意，由于射頻導納液位計是智能化的，它采用微處理器技術和HART通訊協議，所以要注意以下幾個方面，第一防靜電，抗干擾。第二如果要使變送器與PC機或通訊器之間的通訊順利進行，通訊電纜應符合表中規格書的要求。第三注意電纜的分布電容對通信的影響，長距離下電纜傳輸信號應采用分布電容。
