通過案例了解安裝不當引起雷達物位計出現問題

很多人只知道雷達物位計的選型很重要，殊不知雷達物位計的安裝更重要。如果安裝不當，產生虛假回波是小，測量不準確才是大問題。今天，通過幾個慧博新銳典型案例了解一下安裝不當引起雷達物位計出現的問題。

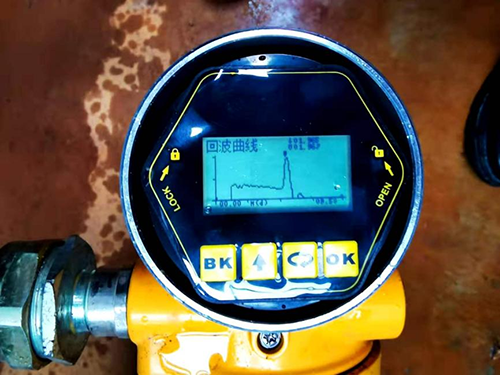

案例一：

服務地點：遼寧

服務內容：調試 用120G做實驗

現場詳細工況(溫度、壓力、介質)：常溫常壓下，測碎礦石料

現場使用的儀表：905

現場使用情況：跳變，顯示E14

判斷分析：雷達物位計距離進料口太近，測量不穩定，物料變化太快，導致跳變沒信號。

解決辦法：更換為120G雷達，重新換了個安裝位置， 調試處理。

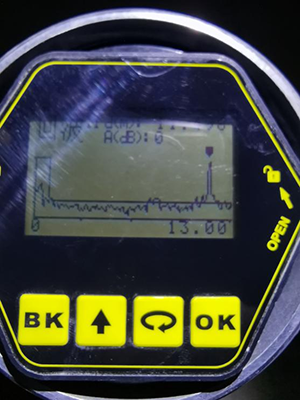

案例二：

服務地點：安徽

服務內容：調試

現場詳細工況(溫度、壓力、介質)：甲醇 乙醇

現場使用的儀表：902 906 701

現場使用情況：出現跳變，進料過程中跳滿量程

判斷分析：進料波動大，安裝短管直徑40小，高度150-200，太長。

解決辦法：進行虛假回波編輯，把安裝短管的信號屏蔽掉。

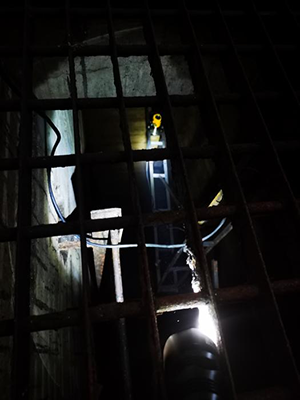

案例三：

服務地點：福建

服務內容：調試

現場詳細工況(溫度、壓力、介質)：介質 污水

現場使用的儀表：120G

現場使用情況：出現跳變

判斷分析：水井下有干擾，雷達安裝在鐵管下受到干擾。

解決辦法：調整安裝位置，調試雷達參數。

從這些典型案例中，我們不難看出，雷達物位計安裝時要考慮很多因素，其中最主要的參考因素有以下幾個方面：

第一、罐體的樣式。例如，錐形罐上安裝26GHz高頻雷達物位計，切勿安裝在入料口的上方。

第二、天線的樣式。例如，纜式或桿式雷達物位計測量固體粉料和液體時，一定要遠離出料口和進料口。

第三、周圍環境的影響。案例三就是最直接的例子。

雷達物位計有很多樣式，例如導波式、高頻式;雷達物位計有很多型號，例如HBRD901、HBRD905。對于不同的雷達物位計，我們要根據實際情況，選擇最合適的安裝位置和安裝方式。
