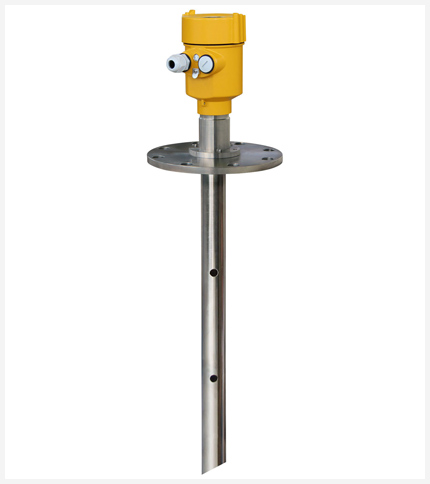

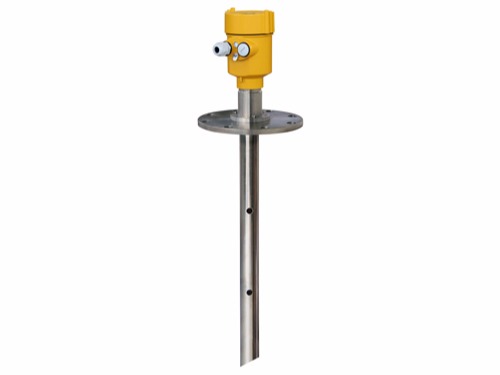

適用介質：液體，特別是低介電常數、微粘稠、帶攪拌的液體
應用：20%的面粉漿料罐測量；帶攪拌的液體測量
防爆認證：Exia IIC T6 Ga/Exd IIC T6 Gb
測量范圍：20m
天線：喇叭天線
頻率：6 GHz
過程溫度：-40～130℃(標準型)/-40～250℃(高溫型)
測量精度：±10mm
過程壓力：(-0.1～4)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD 可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重復性：± 1mm
外殼：單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連接：法蘭
400-1610-067
6GHz智能系列雷達物位計適用于對液體、漿料、顆粒料及塊料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、 非金屬容器或管道內，對人體及環境均無傷害。
通過天線系統發射并接收能量很低的極短的微波脈沖。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用微處理技術和調試軟件也可以準確的分析出物位的回波。
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。
距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2；其中C為光速。因空罐的距離E已知，則物位L為：L=E-D。
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如圖
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電氣接口用盲堵堵緊，見③
咨詢熱線：400-161-0067
適用介質：液體，特別是低介電常數、微粘稠、帶攪拌的液體
應用：20%的面粉漿料罐測量；帶攪拌的液體測量
防爆認證：Exia IIC T6 Ga/Exd IIC T6 Gb
測量范圍：20m
天線：喇叭天線
頻率：6 GHz
過程溫度：-40～130℃(標準型)/-40～250℃(高溫型)
測量精度：±10mm
過程壓力：(-0.1～4)MPa
信號輸出：(4～20)mA/HART
現場顯示：四位LCD 可編程
電源：兩線制(DC24V) 四線制(DC24V/AC220V)
重復性：± 1mm
外殼：單腔/鋁 雙腔/塑料/不銹鋼 單腔
過程連接：法蘭
| 一般數據 | 材料 | 天線 | PTFE、PP |
| 外殼 | 鋁、塑料、防靜電PP、不銹鋼316 | ||
| 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸脂 | ||
| 接地端子 | 不銹鋼 | ||
| 過程連接 | HBRD801 | G1?″A 螺紋 或 1?″NPT 螺紋 / 法蘭 | |
| HBRD802 | PTFE 翻邊法蘭 | ||
| HBRD803 | 不銹鋼法蘭 | ||
| HBRD804 | 不銹鋼法蘭 | ||
| HBRD805 | 不銹鋼法蘭 | ||
| HBRD806 | 不銹鋼法蘭 | ||
| 供電電壓 | 兩線制 | 標準型 | (16～26)V DC |
| 本安型 | (21.6～26.4)V DC | ||
| 功耗 | max. 22.5mA | ||
| 允許紋波 | |||
| - <100Hz | Uss < lV | ||
| - (100～100K)Hz | Uss < l0mV | ||
| 隔爆型 | (22. 8～26. 4) V DC 兩線制 | ||
| (198～242) V AC 四線制 / 110V AC 四線制 | |||
| 功耗 | max. 1VA，1W | ||
| 電纜參數 | 電纜入口／插頭 | 1個 M20xl.5電纜入口（電纜直徑5～9mm） | |
| 1個 盲堵 M20xl.5 | |||
| 彈簧接線端子 | 用于導線橫截面2.5mm2 | ||
| 輸出參數 | 輸出信號 | (4～20)mA/HART | |
| 分辨率 | 1.6μA | ||
| 故障信號 | 電流輸出不變；20.5mA；22mA；3.9mA | ||
| 兩線制負載電阻 | 見下圖 | ||
| 四線制負載電阻 | 最大500Ω | ||
| 積分時間 | (0～36)s，可調 | ||
| 特征參數 | 盲區 | 天線末端 | |
| HBRD801 | 20m（液體） | ||
| HBRD802 | 20m（液體） | ||
| HBRD803 | 35m | ||
| HBRD804 | 35m | ||
| HBRD805 | 20m | ||
| HBRD806 | 15m | ||
| 測量間隔 | 約1s （取決于參數設置） | ||
| 調整時間 | 約1s （取決于參數設置） | ||
| 分辨率 | 1mm | ||
| 精度 | 10mm 或＜0.1%（見下面精度示意圖） | ||
| 工作存儲及運輸溫度 | (-40～80) ℃ | ||
| 過程溫度（天線部分的溫度） | |||
| HBRD801 | -40～130℃ | ||
| HBRD802 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD803 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD804 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD805 | -40～130℃ (標準型) / -40～180℃ (高溫型) | ||
| HBRD806 | (-40～400)℃ | ||
| 相對濕度 | ＜95% | ||
| 罐內壓力 | Max. 4MPa | ||
| 耐震 | 機械震動l0m/s2 , (10～150)Hz | ||
推薦位置（2），罐壁至安裝短管的外壁應滿足以下要求：離罐壁最佳距離為罐體直徑的1/4或1/6處，離罐壁的最小安裝距離為測量范圍的1/10。例如: 10m液位儲罐，離罐壁的最小安裝距離應1m。
● 不能安裝在入料口的上方（4）
● 不能安裝在中心位置（3）, 如果安裝在中央，會產生多重虛假回波，干擾回波會導致真實信號丟失。
● 如果不能保持儀表與罐壁的距離，罐壁上的介質會黏附造成虛假回波，在調試儀表的時候應該進行虛假回波存儲。
錐形罐的安裝
錐形罐頂部平面，可裝在罐頂正中間，可保證測量到錐形底部。
有堆料的儲罐
有料堆時天線要垂直對準料面。若料面不平，堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面 。 （由于傾斜的固體表面會造成回波衰減，甚至丟失信號的問題）
罐內安裝說明
在信號波束內，應避免有如下安裝物：如（1）：限位開關，溫度傳感器等。
對稱裝置如（2）：真空環，加熱線圈，擋板等等。
如果罐內有（1）（2）干涉物件，應采用導波管進行測量。
