導波雷達液位計測量時液位波動大如何解決

近年來，隨著工業化進程的加快，技術的不斷革新，導波雷達液位計的優勢體現的越來越明顯，例如測量效果不受真空、密度變化、壓力變化、劇烈的空氣流動及劇烈的溫度變化等影響，被廣泛應用于各種工況。即便如此優質的儀表，在測量中遇到一些問題也是不可避免的，今天我們來分析導波雷達液位計測量苯乙烯裝置時會產生的問題和解決方法。

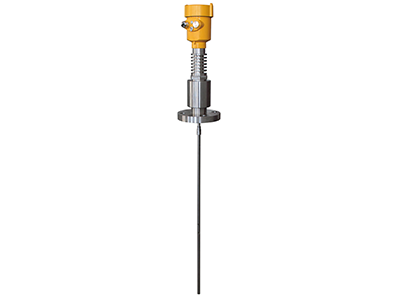

導波雷達液位計采用TDR原理和等效時間采樣技術來測量發射和反射脈沖之間的時間差，采用等效時間采樣技術，將納秒級的傳導時間放大到毫秒級，并通過優化的識別算法進行有效抑制和屏蔽虛假回波，從而達到準確測量的目的。導波雷達液位計在一些特殊工況下優勢明顯，例如，當罐內有攪動，介質波動較大時，底部固定的導波雷達測量比雷達液位計更穩定，而小罐內的液位測量，由于安裝測量空間小，這時，導波雷達的優勢就顯露出來了。還有低介電常數條件下，雷達和導波雷達的測量原理都是基于介質介電常數的差異，由于普通雷達發射的波是發散的，當介質的介電常數太低時，信號太弱，測量不穩定，而導波雷達波沿導波桿傳播信號，所以比較穩定。導波雷達還具有底部探測功能，導波雷達液位計可以根據底部回波信號對測量結果進行修正，使信號更加穩定準確。由于苯乙烯的生產過程具有高真空及易聚合等特點，所以使用導波雷達液位計比較合適。

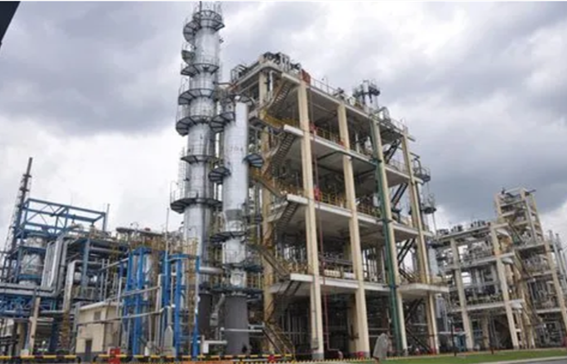

導波雷達液位計安裝在某工廠苯乙烯廠污水油罐后，出現液位波動大的問題。最開始，故障排除的重點一直在參數設置上，但多次調整相關參數后問題仍未完全解決。隨后通過觀察導波雷達的回波曲線，發現導波雷達物位計的探頭末端有很強的正向回波信號，并且在安裝法蘭側存在異常的參考回波。經專業人員分析，這就是導致導波雷達液位計不能正常使用的原因。找到原因后，擴大儀器安裝短管直徑，將原來的DN40mm改為DN80mm，異常參考回波信號消失。對于底部正向回波異常，是因為導波雷達液位計末端與容器內的加熱線圈接觸，信號接地，導致雷達波與容器短路，產生強烈的正向回聲，于是將導波雷達液位計的探頭剪短，調試運行后的回波曲線達到理想狀態，罐體液位指示準確，儀表測量準確。

（圖源網絡）

無論是導波雷達液位計還是雷達液位計測量時比較常見的問題，除了本文所寫的液位波動，還有顯示屏無顯示，跳變，死機等等，當問題出現時不必驚慌，認真排查原因，一般情況下根據現場情況進行調試就可以解決。
