導波雷達液位計與磁翻板式液位計的比較

在工業測量中導波雷達液位計與磁翻板式液位計都是比較常見的測量儀表，它們應用都比較廣泛，但是又各有優勢和局限性。今天通過一個測量壓縮機液擊實驗設備的案例，比較兩種液位計有何區別。

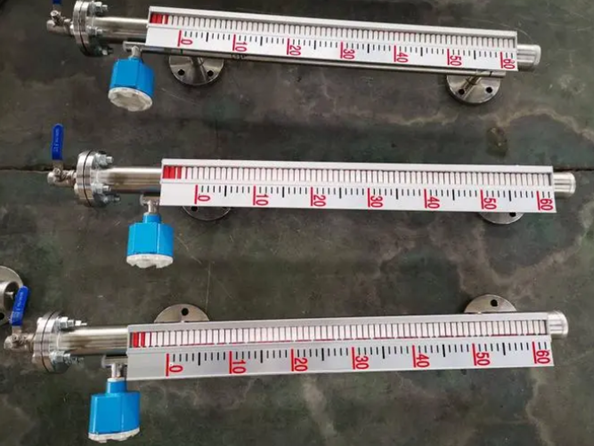

首先在精度方面，渦旋壓縮機液擊測試規范要求液位測量精度在±0.5L之間。但在某型大冷卻噸液擊實驗設備的設計中，由于實驗室的布置和試驗單元的空間，液罐筒的外徑不應小于323mm。如果使用磁翻板液位計，測量精度為±10mm的前提下，計算出的液位測量精度僅為±0.75L，不能滿足測試規范要求。在直接測量模式下，10米內導波雷達液位計的測量精度為±3mm，計算得到的測量精度為±0.23L，完全滿足測試要求。其次，在介質密度方面，磁翻板液位計浮子的材料選擇與介質密度有關。在渦旋壓縮機的液擊實驗過程中，液罐內介質的密度隨實驗工質和工況冷凝溫度的變化而變化。特別是近年來，制冷劑逐漸轉向低全球變暖潛能值，新的制冷劑不斷涌現，考慮到未來實驗條件可能發生的變化，液罐內介質的密度將在0.6g/cm3到1.3g/cm3之間變化。因此不可能在表中選擇一個合適的浮子來涵蓋所有的實驗條件，而導波雷達液位計測量與介質密度無關，非常適合介質密度動態變化的液位測量。

（圖源網絡）

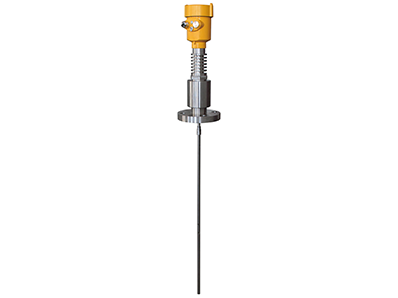

導波雷達液位計的工作原理是基于電磁波的時域反射原理，電磁波發生器產生一個沿探測桿向下傳送 的電磁脈沖波。當電磁波遇到被測介質表面時，部分脈 沖被反射形成回波并沿相反路徑返回到脈沖發射裝置， 用超高速計時電路精確的測量出脈沖波的傳導時間，而發射裝置與被測介質表面的距離同傳導時間成 正比，經計算就可得到液位高度。導波雷達液位計可采用多種安裝方式，可采用螺紋、法蘭連接，還可以選擇頂部安裝或側面安裝。介電常數、密度、壓力和溫度的變化對測量沒有影響，信號波在導體中傳輸，液位波動對測量精度的影響很小。并且沒有會磨損和損壞的機械運動部件，易維護節省成本。

綜上表明，導波雷達液位計測量精度高，安裝靈活緊湊，節省大量空間，選用導波雷達液位計比磁翻板式液位計更合適。
