導波雷達液位測量輕污油罐回波信號弱如何解決

導波雷達液位計測量精度高，測量穩定，在易結疤、高蒸汽、高溫、強腐蝕等環境下也能正常工作，目前已經在各行各業中應用。但在測量中也難免會出現一些故障，影響測量精確度，不但會影響生產嚴重的還會發生事故，所以發現問題找到原因，提出解決方案并付諸行動解決是必要的，本文通過測量輕污油儲罐的案例分析導波雷達液位計回波信號弱是什么原因導致的，又是如何解決的。

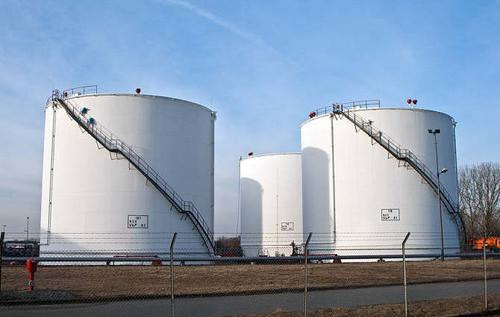

（圖源網絡）

一家工廠使用導波雷達液位計測量輕污油儲罐，使用后發現回波信號微弱，無法正常測量液位。儲罐付料過程中，液位不超過5米，DCS顯示液位值保持在7米。分析和解決故障的步驟主要如下。第一步，檢查通訊，通過調試軟件查看雷達配置數據和回波強度，但是并沒有發現異常之處。第二步，檢查波形圖，結合波形圖可以得出波形比較亂，干擾比較多?；夭ㄐ盘栁⑷?。很容易導致液位信號出現尖峰，峰值保持在7m，與具體液位不對應。

第三步，檢查工藝介質，結合生產工藝分析污油所含成分，污油是比較復雜的介質，介質表面存在不均勻的氣泡和漂浮的廢油，這些都會影響雷達波，造成回波信號減弱。此外，接收介質多為石油，輕質烴類成分易蒸發、凝結，削弱雷達天線的信號。但由于涉及的過程風險較大，無法根據這點判斷。第四步，更換電子單元，由于電子單元故障，發射的雷達波信號會減弱或難以實現正常的回波處理通信。于是更換新電子單元，但是更換后回波處理仍未恢復正常。

第五步，檢查雷達頭與天線相連的鋁導波套管。主要目的是讓雷達波保持穩定狀態，然后傳導到天線。經檢查發現鋁制管有缺失的情況，加裝后檢測回波無明顯變化。第六步，檢查天線，拆開法蘭并取下天線后，發現天線陣列表面有一些裂紋。更換后，回聲恢復正常，液位讀數正確。

導波雷達液位計是非?？煽康臏y量儀表，在實際應用中出現故障的概率比較低，大部分故障是由于現場環境惡劣、安裝維護不當造成的。因此，正確選擇和安裝導波雷達液位計，改進檢查和維護工作，可以減少雷達液位計的故障。
