雷達物位計測量氧化鈣粉的案例分析

雷達物位計可以測量的介質非常之多，但想真正使儀表測量準確穩定，有很多必要條件。例如選型要準確，要適合使用工況，另外要注意正確安裝接線，按標準供電等。本文所寫是我們近期遇到的一個雷達物位計測量氧化鈣粉的案例，了解雷達物位計測量中出現了什么樣的問題和解決方案。

（圖源網絡）

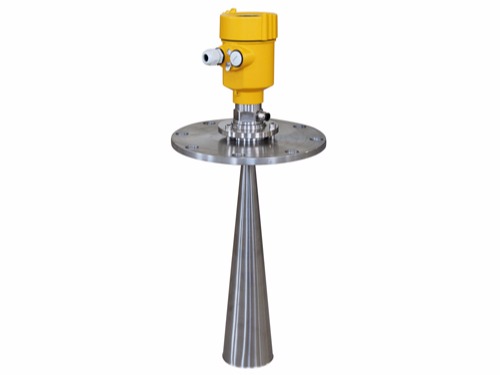

雷達物位計發射天線的作用是發射窄微波脈沖，可用于測距。通過傳輸脈沖，它們可以以光速傳輸到測量空間。在測量過程中，如果脈沖到達被測介質，就會在介質表面反射，最后發射端接收反射脈沖的能量，通過對脈沖在需要進行測量的空間中運行時間來計算出物位高度信息。經過專業的時間計算，可以在最快的時間內實現精確測量料位的功能。但要特別注意，脈沖到達被測介質表面后會發生反射，脈沖部分返回后容易產生假信號。這就是為什么有必要使用。濾波和微處理技術對脈沖信號進行處理，最終得到正確的脈沖信號，然后進行測量距離計算。

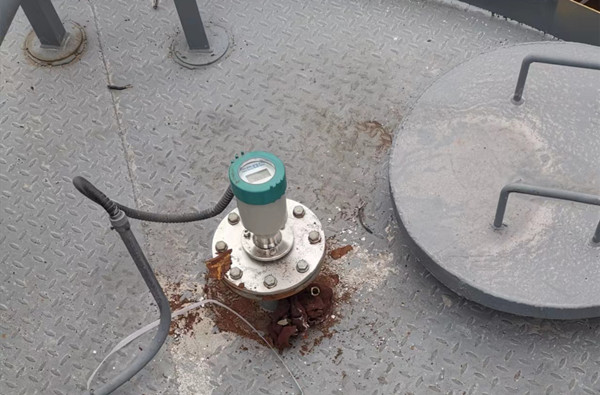

某工廠使用我們的雷達物位計，型號為HBRD905，測量介質為氧化鈣粉，常溫常壓。使用后雷達物位計出現跳變問題，并且罐內產生了掛料現象。我們的售后工程師到達現場發現，雷達物位計安裝太靠近罐壁，雷達物位計天線照到掛在罐壁的料上，造成測量不準，且罐內有橫向鐵板延伸到罐底，也在雷達物位計旁邊，這樣就造成雷達干擾信號過多，基線非常高，使測量不穩定。另外罐內有塌料現象，最高落差有2米。經過售后工程師分析判斷決定更換80G調頻雷達物位計，型號HBRD-FMW21，調頻雷達物位計是毫米波雷達，測量精度最高可達±2mm，測量最小盲區為0.1m。天線發射角更小，能量更集中，回波信號更強，穿透性也不錯，在這種工況下比高頻雷達物位計更適合。并且調整安裝位置，現場觀察進出料效果良好，測量效果準確穩定。

本文中測量氧化鈣粉的工況比較復雜，一般來說測量這種介質選用高頻雷達物位計非常合適，它可以很好的完成測量工作。但是由于現場環境的影響，需要更換成更合適的調頻雷達物位計。無論高頻雷達物位計還是調頻雷達物位計，它們之間各有自己的優缺點，哪個能發揮更好的性能取決于是否和實際工況匹配。
