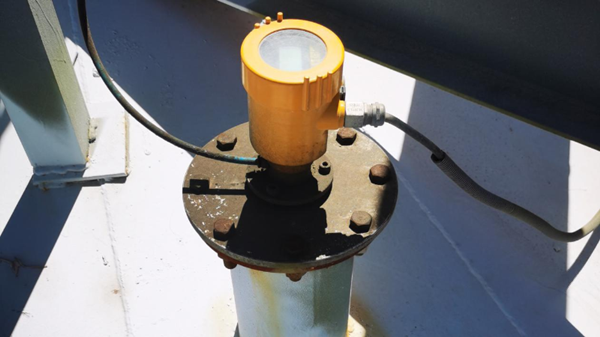

關于雷達物位計回波包絡線你必須知道的事

要想使用好雷達物位計，讀懂回波包絡線很重要。因為雷達物位計是根據回波測距原理工作的，它的工作的必要條件是接收到被測物料面回波，然后據之計算距離，再轉換成相應電信號輸出。而在實際處理時是將回波曲線以包絡線形式儲存在存儲器中,并進行處理的，是作為信號處理的基礎存在的。所以看懂回波曲線，了解它是很有必要的。

起初，回波包絡線只能用連接到雷達物位計電子單元的示波器觀察，并由技術人員進行調整。隨著技術的發展，現在可以通過HART、Profbus或其他通信協議發送回波包絡線，并使用專用軟件在計算機屏幕上創建回波包絡線。回波包絡線表示微波物位計在筒倉內看到的內容，以及經過智能處理后的信號處理結果，回波包絡線通常是在水平面觀察到的。回波包絡線有簡單的，也有復雜的。簡單的回波包絡線是當天線信號強時，比如測量大部分液位時，液位一般平滑，反射信號強，液位以清晰強烈的峰值信號表示，沒有其他來自噪聲、干擾的信號干擾回波，回波處理很容易確認為正確的回波，具有很高的置信度。復雜的回波包絡線是測量固體介質時，由于物料表面不平整，漫反射信號較弱，固體倉內會存在各種障礙物，導致回波信號復雜，回波處理難度大。比如由于多層交叉支撐結構，多層支撐結構產生的反射波形成了很多干擾回波信號。只需考慮閾值曲線上的第一個或最大回波，因為物位回波通常是不正確的。在這種情況下，智能回波處理是非常必要的，必須使用信號處理軟件來判斷哪些是干擾回波信號，將其消除，找到真正的回波信號。

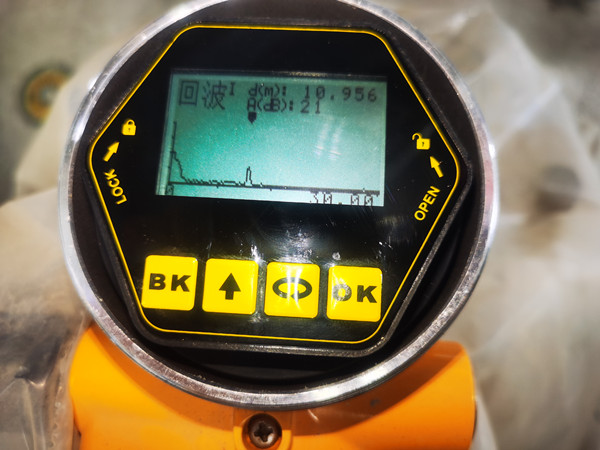

那么回波包絡線應該怎么看呢?通俗解釋就是智能處理軟件分析接收的回波信號從噪聲中選取真實的物位信號，通過回波包絡線的圖形來描述處理過程。回波包絡線圖可以圖形化地描述筒倉中的回波。水平X軸上的0點代表天線的安裝參考點;回波反射信號，從料倉反射回來的信號包括天線末端的衰減信號、虛假回波和真實物料表面回波;動態時變閾值曲線，這是回波包絡圖中的可調整動態變化的基線。所有低于該基線的回波都被認為是無效的回波，只有高于基線的回波才會被包含在算法中進行處理。當出現虛假回波時，動態特性曲線會移動到虛假回波的周圍，使虛假回波失效。可以根據需要調整每個所需讀數的回波包絡;虛假回波是材料表面以外物體反射的回波;算法是信號處理軟件測量3個元素來確定實際材料表面回波;回波標記是用于確定到所選回波的距離;多徑回波：除物料表面直接反射路徑以外的回波。

以上就是一些關于雷達物位計回波包絡線的知識，想要用好儀表，從選型到安裝到調試，每一步都很重要，了解回波曲線也是這其中的一部分，雖然不是人人都需要成為專業的技術人才，但是多了解一些專業知識對從業者來說是非常有必要的。
