雷達液位計測量晶化罐產生失真問題怎么辦？

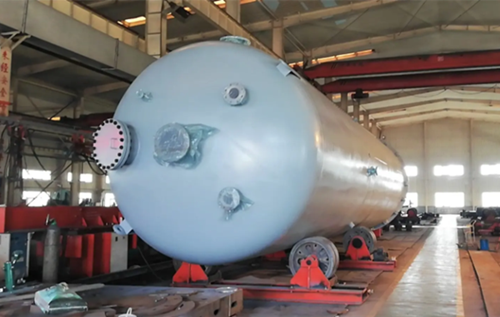

晶化是催化劑生產過程中比較重要的一個環節，晶化罐內介質的工況比較復雜，環境溫度高，蒸汽密度大，腐蝕強，結疤現象嚴重，介質密度不恒定。這無疑給測量帶來了一定的難度，但是對于雷達液位計來說不是什么難事，然而就算雷達液位計在測量的過程中也會出現一些問題，今天我們來一探究竟。

（圖源網絡）

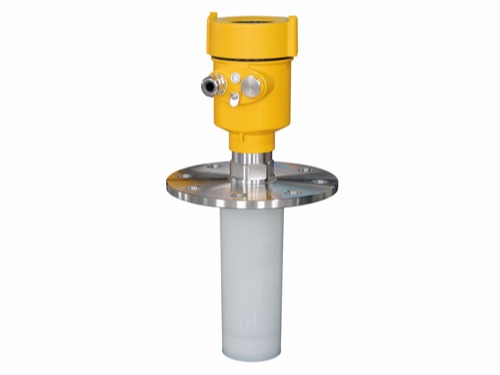

雷達的基本任務是探測目標，測量目標的距離、方向、速度等狀態參數。雷達液位計是一種時間行程測量系統。它采用非接觸方式測量傳感器探頭到介質表面的距離，不同的距離對應不同的液位。它主要由電源，天線，發射和接收裝置、信號處理器、操作面板、顯示器、報警器等組成，發射-反射-接收是雷達液位計的基本工作原理。雷達液位計的最大特點是在惡劣的條件下具有明顯優勢，無論是有毒介質，還是腐蝕性介質，無論是固體、液體、粉塵、漿狀介質，均可測量。但是，當蒸汽與物料混合時，雷達天線表面堆積的漿狀物聚集在天線表面，阻礙了雷達波束信號的采集，造成測量失真，即傳感器探頭到介質表面的距離應被收集，但傳感器探頭錯誤地收集到天線表面的距離。

某公司晶化罐就遇到過雷達液位計測量失真這樣的問題，起初，該公司必須用水沖洗天線表面才能正常工作，而且由于介質具有腐蝕性，需要及時清洗。具體方法是拆下固定法蘭，用布蘸酒精、汽油等溶劑擦拭天線表面，在清潔過程中，不要使用金屬鉗子，以免損壞天線表面的噴涂涂層。重新固定法蘭時，應按出廠要求更換新的石墨不銹鋼纏繞墊片。顯然，這不僅費工費時，而且容易造成天線表面的損壞，降低雷達測量的可靠性，而且永遠無法從根本上解決問題。也通過軟件屏蔽部分信號調試，但是雷達液位計的回波信號過于微弱，也無法解決。因此，該公司改變了變送器的安裝方式，改進后，在固定法蘭上加一段加長鋼管，將雷達液位計固定在上法蘭上，在鋼管和下法蘭上加裝聚四氟乙烯制成的倒三角錐形隔離窗。這樣，混有蒸汽和物料的料漿就會沿隔離窗流入罐體，既防止了天線被腐蝕，也防止了掛料影響液位計的測量，提高了雷達液位計的可靠性。同時注意下法蘭距天線的距離小于1英寸，不能碰到天線。這樣做是為了減少這里的回波對正常測量的干擾。這樣一來，徹底解決了雷達液位計在現場使用過程中，由于混有蒸汽和物料的漿液堆積在雷達天線表面而造成的測量失真現象。

這個例子中，用了三種方法嘗試解決蒸汽與物料混合時，雷達天線表面堆積的漿狀物聚集在天線表面造成的失真問題，最終也合理的解決了。其實造成失真的原因不只是本文中提到的這種，還有其它原因，需要具體問題具體分析。
