淺析適合測量大型儲罐的儀表（下）

究竟哪種儀表最適合測量大型儲罐，這是很多用戶的疑惑，很多用戶在選購液位計時非常糾結的點。上篇文章中我們分析了兩種液位計，本文將繼續分享兩種液位計，通過它們的測量原理，特點來看是否可以應用在大型儲罐中。

首先說說差壓液位計，出于安全考慮，大球罐體上的開孔應盡量縮小。因此，在一些設備設計中，球罐設置旁通管，液位計接口設置在旁通管上，差壓式液位計通過測量正負壓口的壓差來測量液位。考慮到液氨不易析出固體或結晶，如果使用差壓變送器，液氨在壓力下儲存，非常容易氣化和液化，但是球罐沒有保溫層，夏季氣溫高時，只能噴灑降溫。但是，差壓液位計導壓管內的介質溫度很可能高于罐體的溫度，此時，正壓管內的液氨不斷汽化進入罐體內，會導致測量誤差較大。冬季，負壓導管內的液氨不斷液化，必須及時排除，不然也會影響測量結果。當然，也可以對導壓管進行伴熱處理，但這樣會使維護變得更復雜。

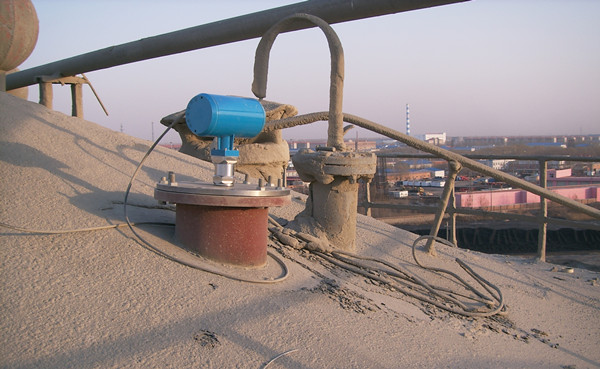

其次說雷達液位計，最近這些年隨著技術發展，雷達液位計使用比較廣泛，主要用于大型儲罐。其優點是無活動部件、不與液體接觸、免維護、可靠性高、安裝方便、精度高、有喇叭天線、桿式天線、平面天線、拋物面天線等多種類型的天線可以滿足不同的工業需求，液位計具有多種輸出信號，可滿足不同參數測量和管理的要求。在雷達液位計的選型中，應根據測量范圍和安裝條件，合理選擇天線的形式和尺寸。雷達是一種時間行程測量測量系統，利用用于測量參考點到水平面的距離，高性能雷達液位計一般采用調頻連續波，雷達發射頻率信號經液面反射后，天線接收回波，由于頻率信號是按一定的變化規律變化的，回波與天線發射瞬間的頻率差與到液體的距離成正比。雷達液位計測量球罐液位有兩種安裝方法，一種是安裝在儲罐上測量石油液化氣、液氨等表面蒸發劇烈的介質時，若在罐體上測量，可采用導波管，安裝在頂部。因為導波管可以減少液體表面的泡沫和湍流，增加表面的反射。如果蒸發不嚴重，表面清晰的介質，如油品，可采用直接安裝，這些安裝方式的主要問題是要注意罐體與面體之間的密封，如果發生泄漏，后果將很嚴重。同時，液氨對雷達波有很強的吸收作用，因此在使用時必須注意特定雷達液位計對液氨的適用性。在測量范圍較小的情況下，導波桿式雷達無疑是一個不錯的選擇，但不適合這種場合，因為如果旁通管是安裝在上面的，旁通管是用來做導波的。而且雷達液位計旁通管的支撐和日后維護也存在問題，但在大型儲罐液位儀表選型中，由于雷達液位計維修量小、測量精度高，逐漸成為主流產品。

我們上下兩篇文章中分析了四種液位計，它們在大型儲罐中應用各有優缺點，重點不只是要看儲罐的容器特點，還要考慮所測量的介質和具體工況環境，客戶的預算等都是重要考慮標準。
