淺析射頻導納料位計測量電解槽

在鋁電解生產過程中，電解槽的液位是一個重要的工藝參數。由于鋁電解生產過程中環境極其惡劣，有高溫、高粉塵等特點，導致所使用的料位計測量難度很大，且容易損壞，本文就射頻導納料位計的特點分析它是否可以測量電解槽。

（圖源網絡）

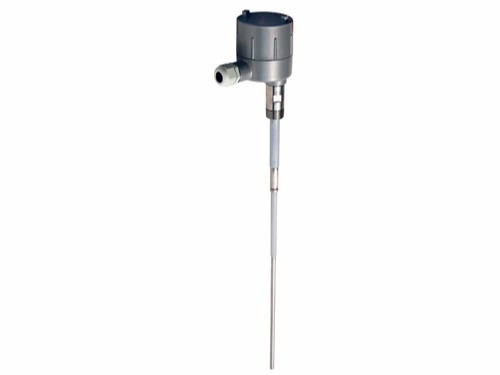

某工廠采用了單桿射頻導納料位計進行電解槽的料位測量，該料位計采用一體化結構，料位開關交流系統與電解槽直流系統分離，實現電源隔離。料位計輸出信號通過繼電器斷開，沒有移動部件，這減少了對電子單元的磨損和腐蝕，但是在使用過程中仍然有一些因素影響著儀表的測量。

首先是由于射頻導納液位計直接固定在電解池上部結構上，熱能可通過固定端傳導至液位計的電子單元。并且由于電解槽上部的實際溫度高達100℃，而液位計的電子單元一般耐熱80℃以下，所以高溫對射頻導納料位計影響較大。其次由于電解槽內的介質具有很強的腐蝕性，并且由于單桿射頻導納液位計的工作電極和參比電極之間有絕緣部分，所以采用PVC材料制成,容易腐蝕。從而使料位計工作點漂移，導致儀表出現故障。還有一點就是強烈振動的影響，射頻導納液位計的測量原理是根據儀器本身的工作電極與倉壁之間產生的電容來判斷的。因此，如果料位計與電解槽接觸不好，料位計就會發生故障。

針對上述因素對射頻導納料位計測量的影響，可以在測量桿與電子單元之間加一個隔熱區，使測量介質或腔室壁的溫度不能通過熱傳導傳遞到電子單元，防止電子單元過熱，減少高溫對儀表測量的影響，提高使用壽命。另外將將單桿改為雙桿射頻導納料位計，將第二個量桿作為輔助量桿，與主量桿形成回路，依靠由主、副測量電極組成的獨立測量電路，消除了傳統射頻導納料位計因振動引起的安裝部分接觸不良的問題，以及因開關振動大而引起的測量誤差很好的解決了使用環境，提高了測量精度和可靠性。同時雙桿射頻導納料位計雙電極采用不銹鋼材質，絕緣材料為高鋁陶瓷，不會污染電解槽的氧化鋁，也不會被腐蝕。更重要的是，料位計其工作點不會發生變化，不會出現誤動作。在電子水準儀單元內部安裝氣體放電管，可以克服水準儀對地直流大電流和清洗氧化鋁材料產生的靜電對電子元器件的損壞。通過上述解決辦法，可以提高射頻導納料位計對電解槽的精準測量。
