詳解二線制和四線制雷達物位計的接線知識

雷達物位計的供電方式有兩種，一種是二線制另一種是四線制。儀表的接線問題也是一個比較重要的環節，這部分工作做好是保證儀表正常、準確、穩定測量的一個保障因素。今天我們就來解析一些二線制和四線制雷達物位計的接線知識。

所有早期的雷達物位計都是四線制的，電源線和輸出信號線是獨立的。隨著低功耗、高靈敏度、快速電子元器件的快速發展，雷達物位計實現了二線供電，供電和信號輸出兩根線。二線制雷達物位計的推出，使其能夠替代更多的傳統物位計。因為二線制儀表的滿載工作電流必須在4mA以內，所以響應會比較慢。在某些情況下，仍然需要4線系統，有時需要220VAC電源，也需要四線系統。

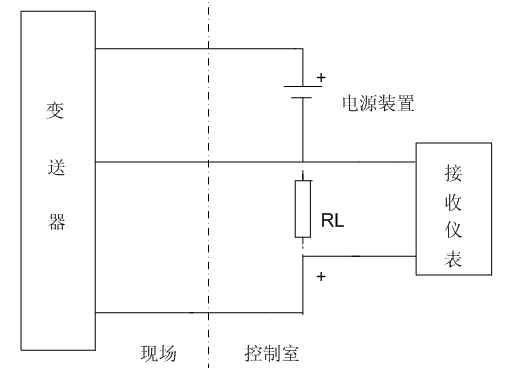

（圖源網絡）

二線制雷達物位計使用相同的兩根線進行供電、信號輸出和通信。一般采用24VDC供電，模擬量輸出采用4～20mADC電流信號，現場總線通訊輸出可選擇ProfibusPA、FF等不同總線類型。在回路中施加一個恒定的直流電壓，然后儀表根據儀表讀數或在回路中選擇的現場總線通信電源產生4～20mADC的電流?；芈返?4VDC電源可以獨立也可以合并，和PLC電源通道。其他設備，如遠程顯示器或記錄器，也可串聯在同一電路中，但這些設備會降低儀器可用的工作電壓。雷達物位計對最低工作電壓和最大回路電阻都有要求，回路的設計必須考慮回路中的所有設備和導線總長度，確?；芈房傠娮璨怀^規范要求，如果超過，儀器將無法工作。二線制儀表的功耗很小。最低點可在50mW以下，最高點可消耗0.6w，具體取決于指示物位計的電流值，所以儀器的設計必須滿足最小可用功率，始終保持強大的信號和給可以接受的響應速度。二線回路供電儀器與四線儀器相比具有許多優勢，包括僅使用一對屏蔽雙絞線供電、發送數據以測定物位，基本的筒倉系統也可以使用同一系列24VDC電源與簡單的遠程顯示器串聯連接。

安裝四線儀表時，要用幾根線加電線保護管或其他作為輸入輸出的開關量輸出信號，安裝成本相對高一點。但是，對于精度要求非常高的場合，雷達物位計往往依賴于壓力和溫度參數的輸入，這需要額外的電源，而這在二線制系統中是無法提供的。隨著通信要求，比如RS485或其他高速數字數據，需要更大的功率，這是二線制儀器無法提供的。
